一般道路向けシステム

トンネルのような閉鎖された空間では、ひとたび事故が発生すると甚大な被害につながることがあります。トンネル防災システムは、災害発生時のいち早い発見・通報を支援し、後続車両の進入や追突などの二次災害も最小限に抑えます。

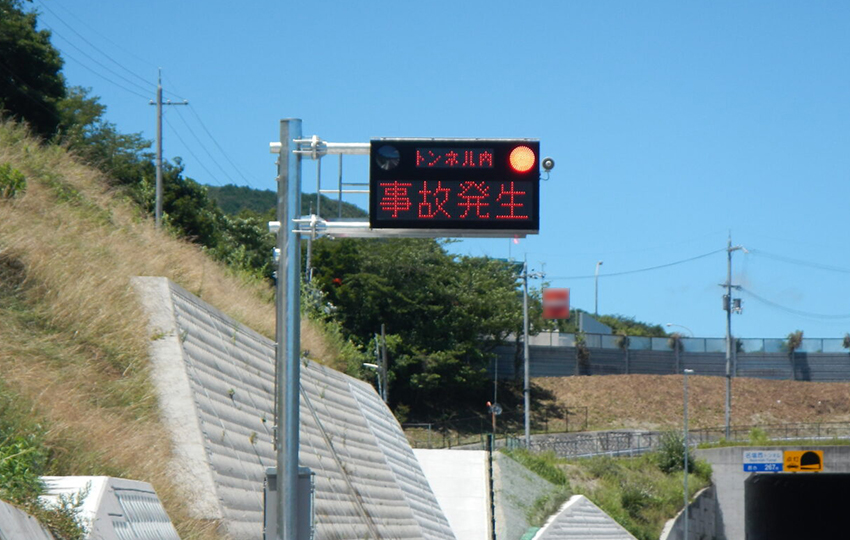

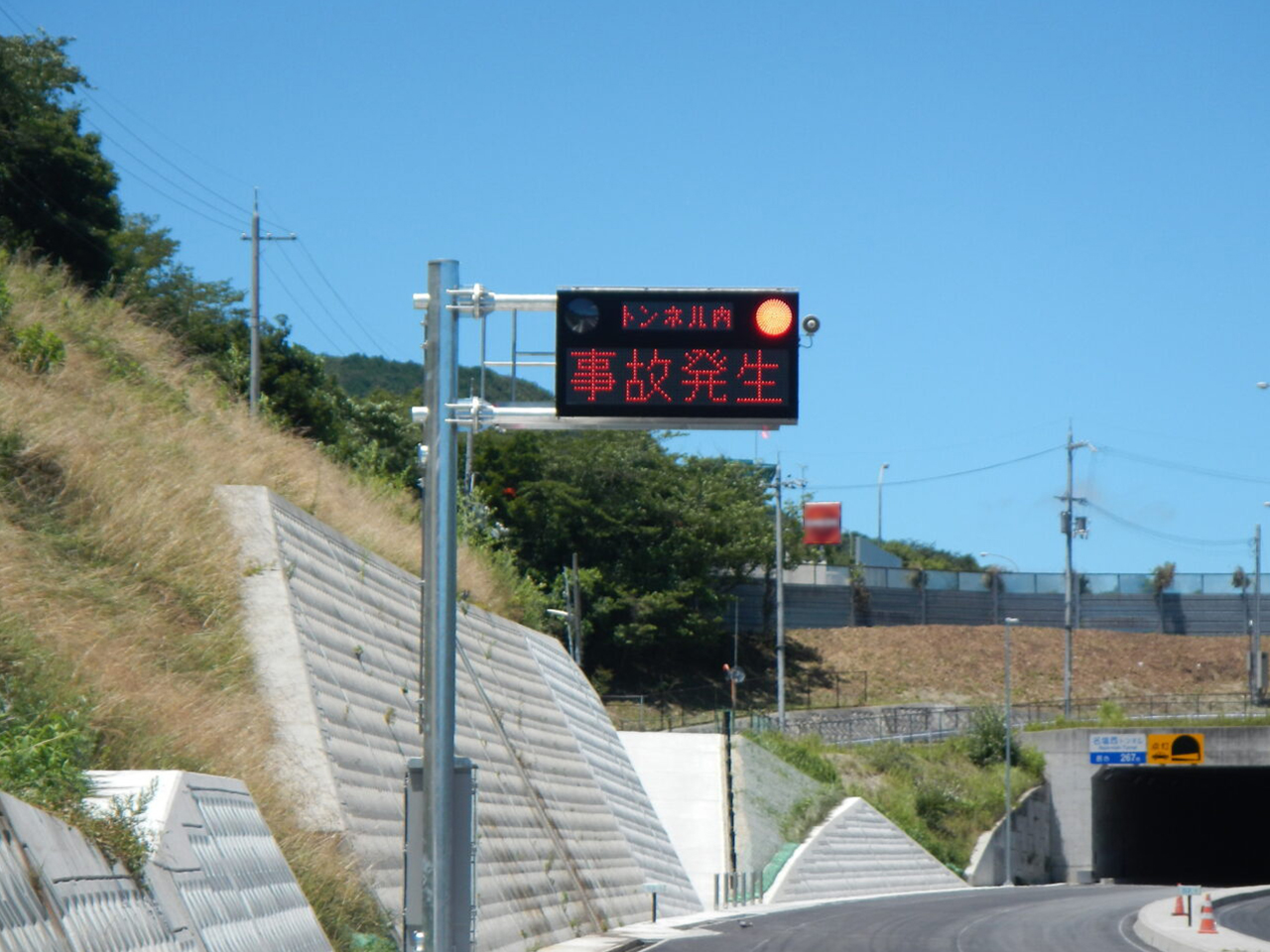

  • 警報表示板

    トンネル内で事故や火災が発生した際、トンネルへの後続車の進入を防止し2次災害を防ぐことを目的として設置するものです。トンネル内に設置された押ボタン式通報装置からの信号により、「トンネル内事故発生」等の表示とともにサイレン音等で警告します。

    [仕様]
    表示文字数:[上段]「トンネル内」表示
          [下段] 4文字相当表示
    表示色:2色(赤、橙)
    外形寸法:W2,100mm×H1,100mm×D200mm
    重量:350kg以下
    設備容量:0.2KVA

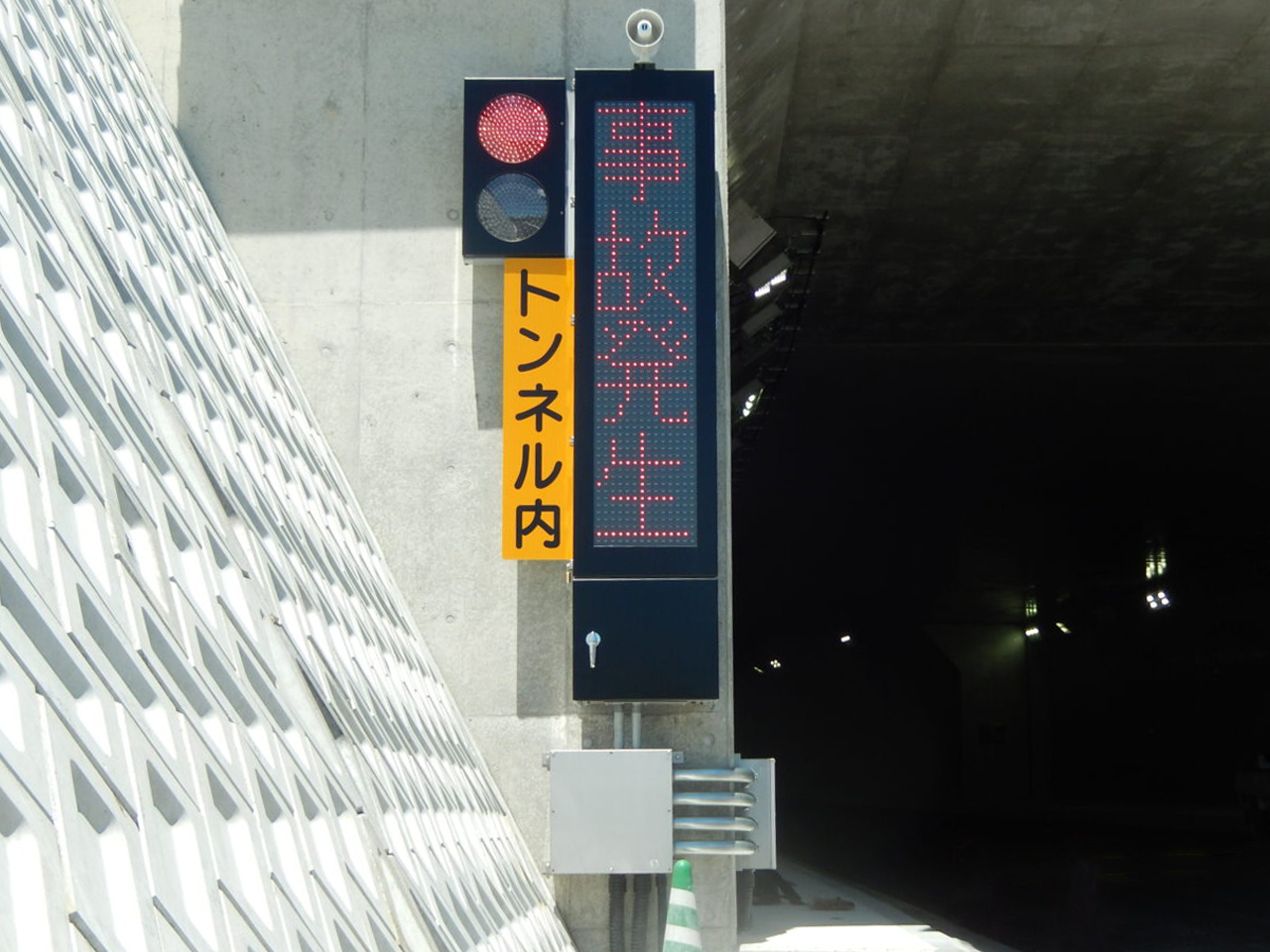

  • 補助警報表示板

    トンネル坑口付近やトンネル内非常駐車帯に設置し、道路形状により警報表示板が視認できない場合の補助として使用するものです。制御装置(又は副制御装置)からの制御信号により警報表示板と同一表示を行います。

    [仕様]
    表示文字数:4文字相当表示
    表示色:2色(赤、橙)
    外形寸法:W600mm×H2,700mm×D250mm
    重量:400kg以下
    設備容量:0.4KVA

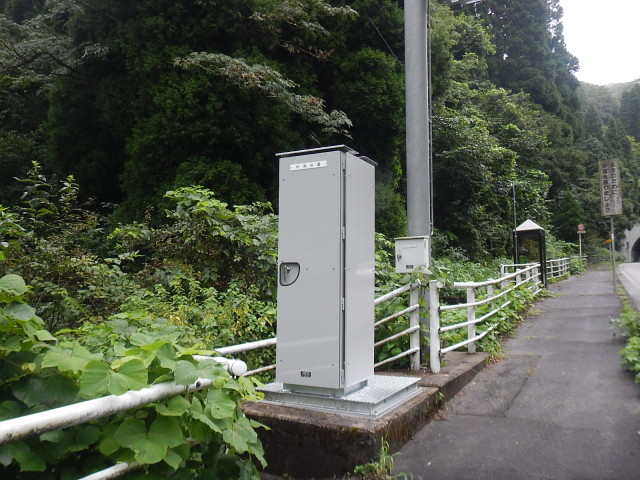

  • 制御装置/副制御装置

    警報表示板付近に設置し、押ボタン信号の受信及び警報表示板の制御監視と、受信制御機との間の遠方監視制御を行います。また、無停電電源装置を内蔵し、警報表示板やトンネル内機器の停電補償を行います。

    [仕様]
    外形寸法:W600mm×H2,000mm×D680mm
    重量:700kg以下

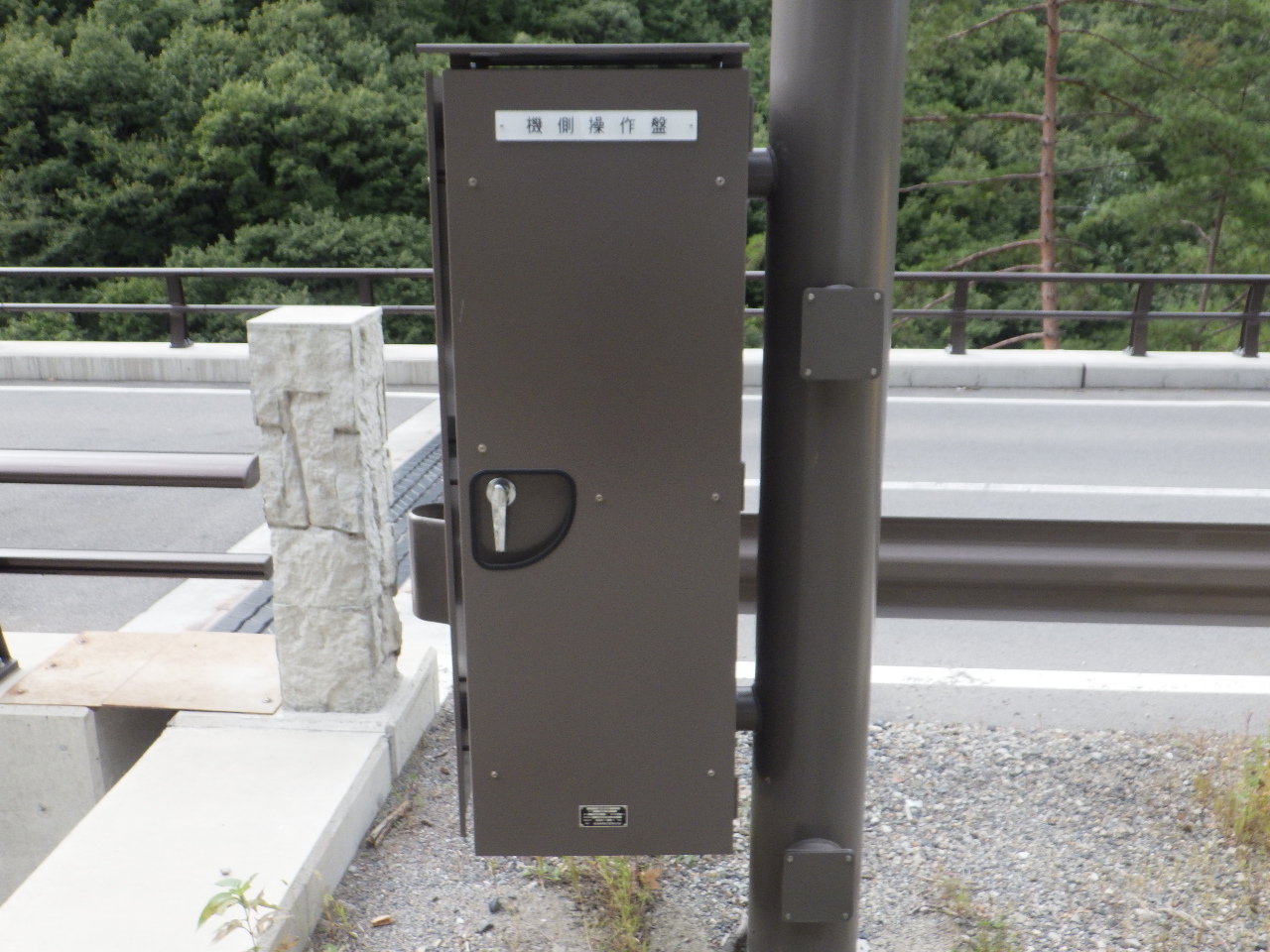

  • 機側操作盤

    警報表示板の支柱に共架し、警報表示板の操作を行います。また、無停電電源装置を内蔵し、警報表示板やトンネル内機器の停電補償を行います。

    [仕様]
    外形寸法:W550mm×H1,600mm×D500mm
    重量:300kg以下

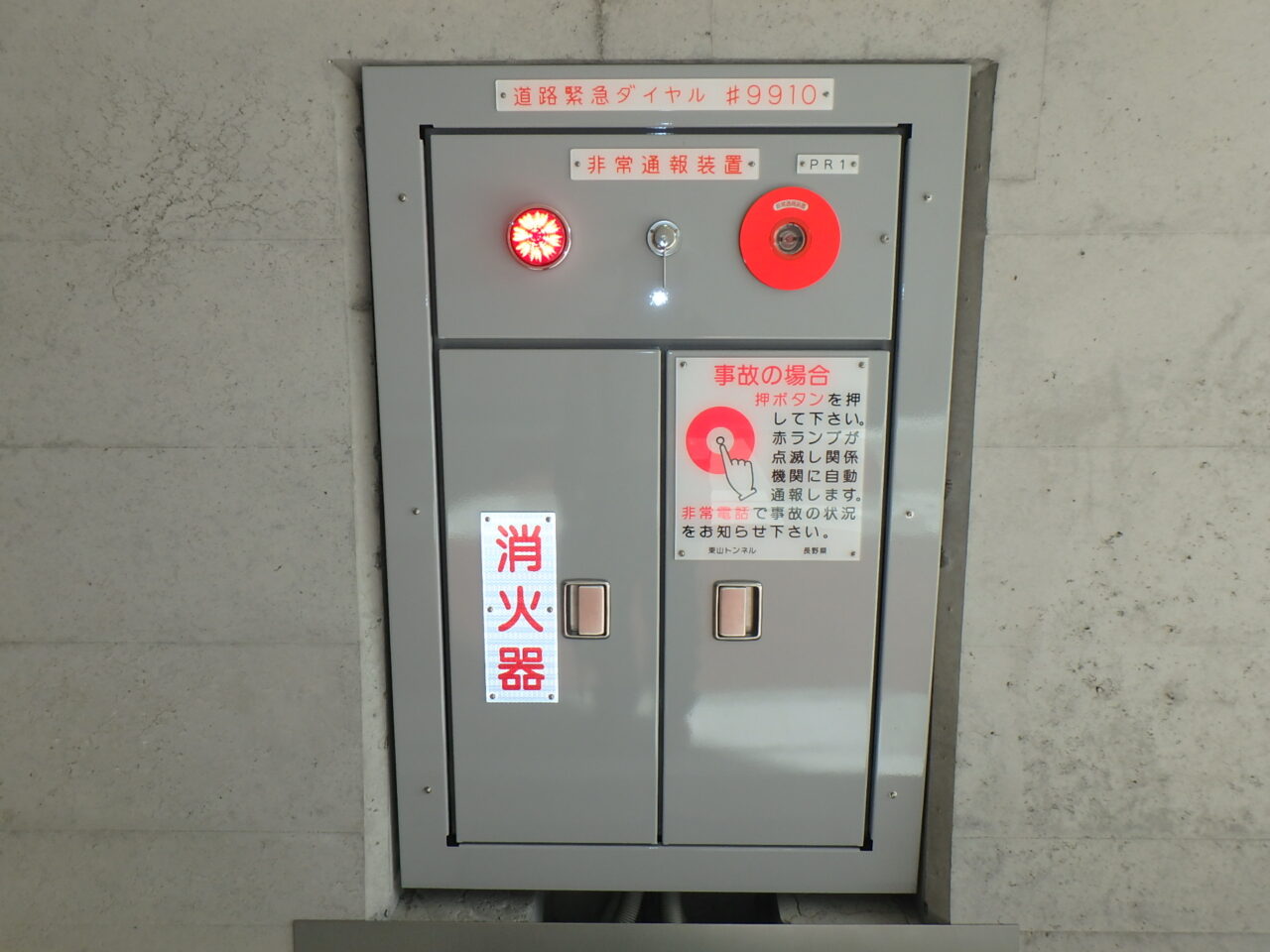

  • 押ボタン式通報装置(Ⅰ型)

    トンネル内壁面に設置し、災害時当事者の押ボタン操作により制御装置を介して警報表示板に「トンネル内事故発生」を表示します。消火器を2本内蔵できます。

    [仕様]
    外形寸法:W830mm×H1,250mm×D250mm(枠有り)
    設備容量:3.4VA以下

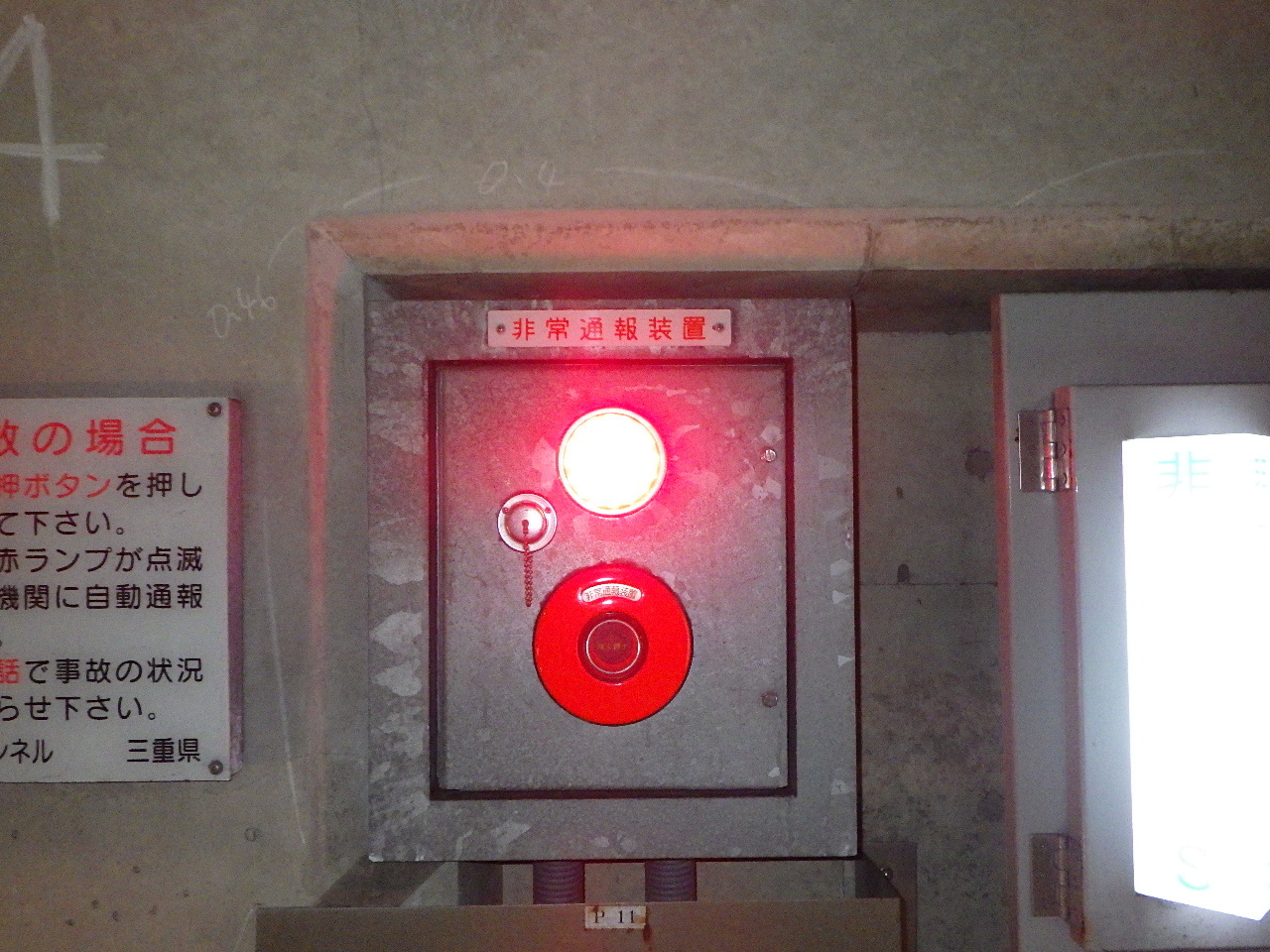

  • 押ボタン式通報装置(Ⅱ型)

    トンネル内壁面に設置し、災害時当事者の押ボタン操作により制御装置を介して警報表示板に「トンネル内事故発生」を表示します。

    [仕様]
    外形寸法:W400mm×H460mm×D140mm(枠有り)
    設備容量:3.4VA以下

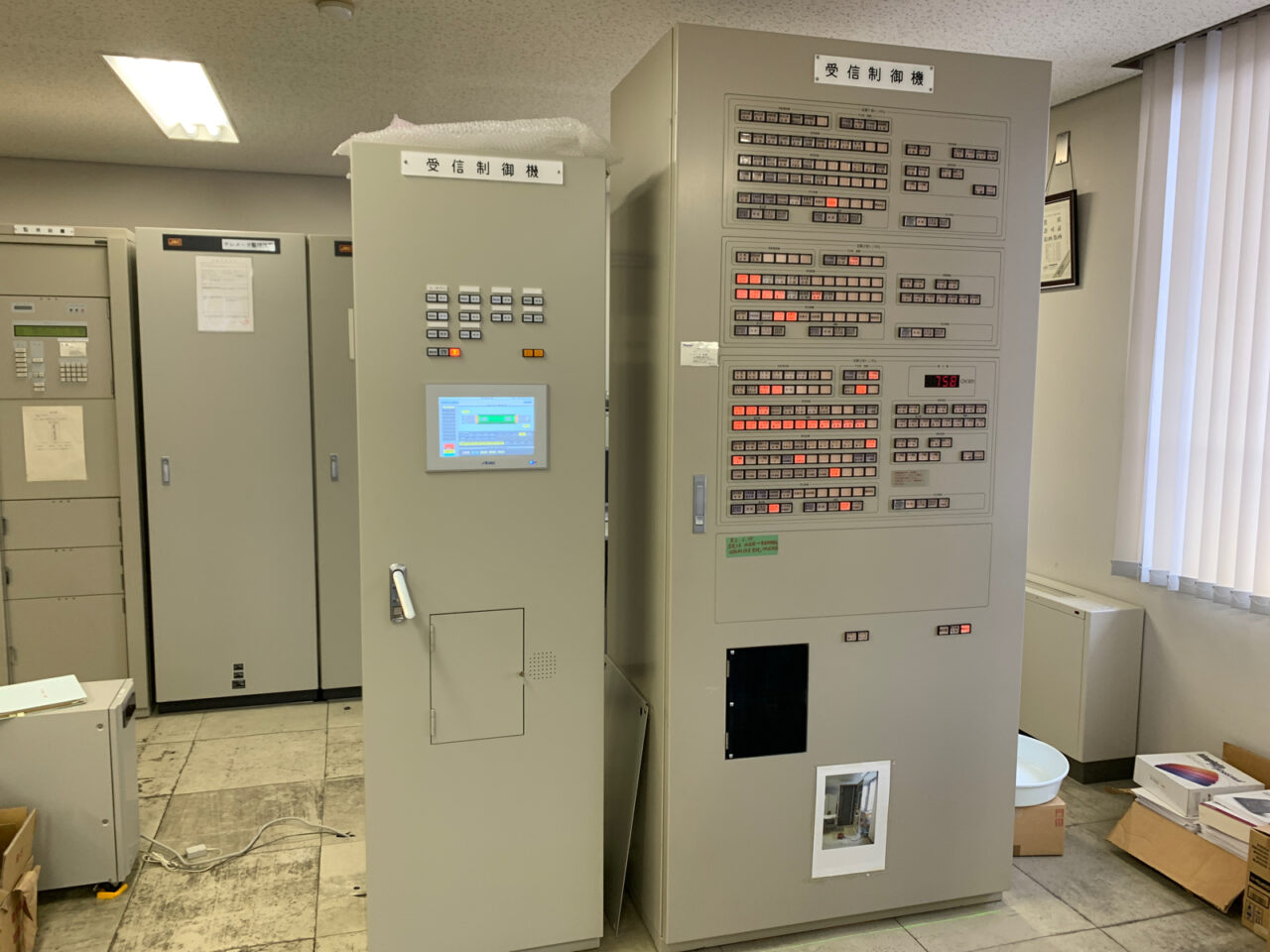

  • 受信制御機

    管理事務所等に設置し、制御装置との間でトンネル防災設備の遠方監視制御を行います。

    [仕様]
    外形寸法:W570mm×H1,960mm×D450mm(10局用)
    設備容量:0.3KVA以下
    操作部:タッチパネル式

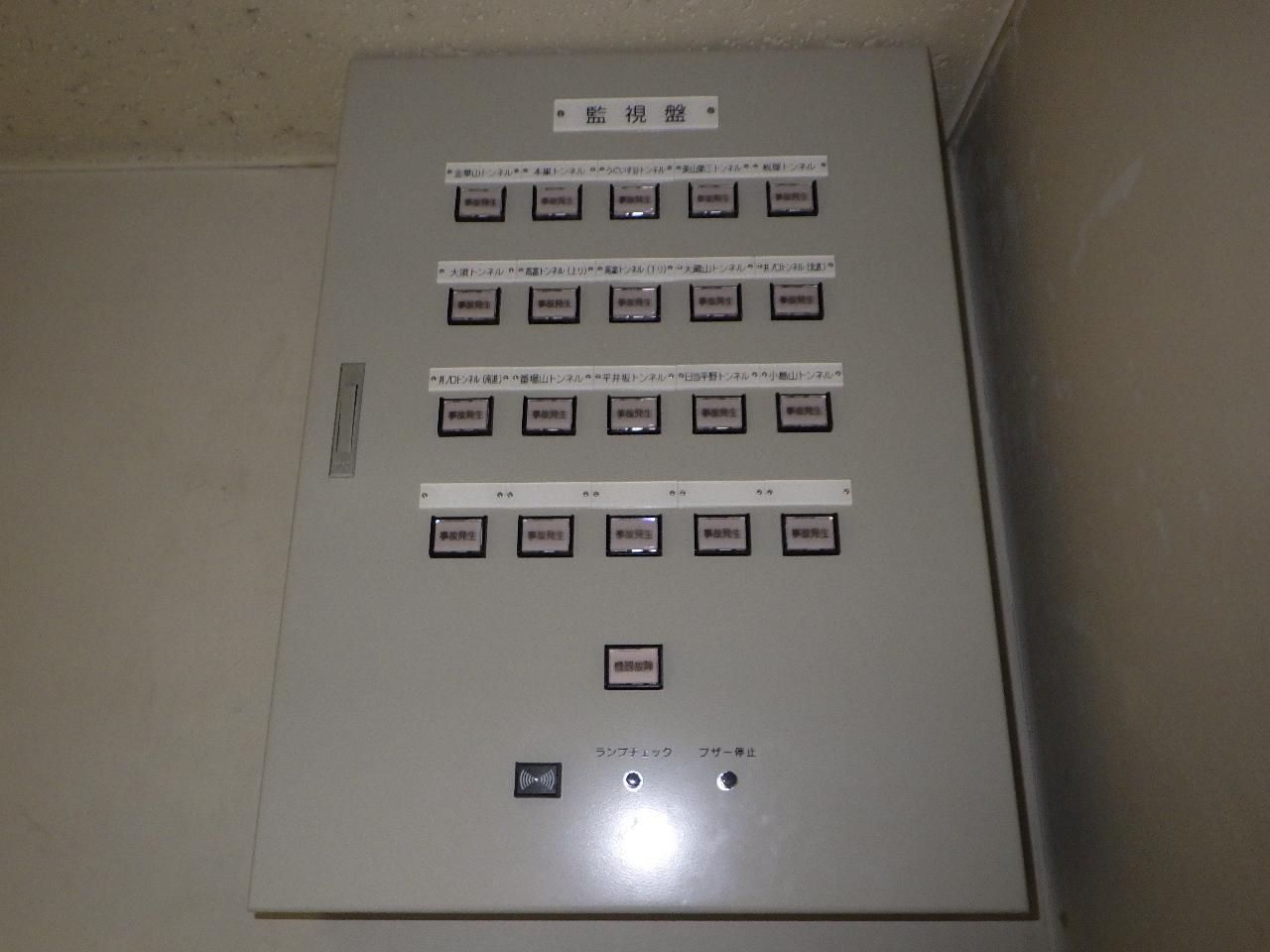

  • 監視盤

    管理事務所等に設置し、受信制御機からの信号を受け、事故発生等の情報を表示します。警報発生時はブザー鳴動します。

    [仕様]
    外形寸法:W270mm×H200mm×D100mm(10局用)
    設備容量:受信制御機より電源供給

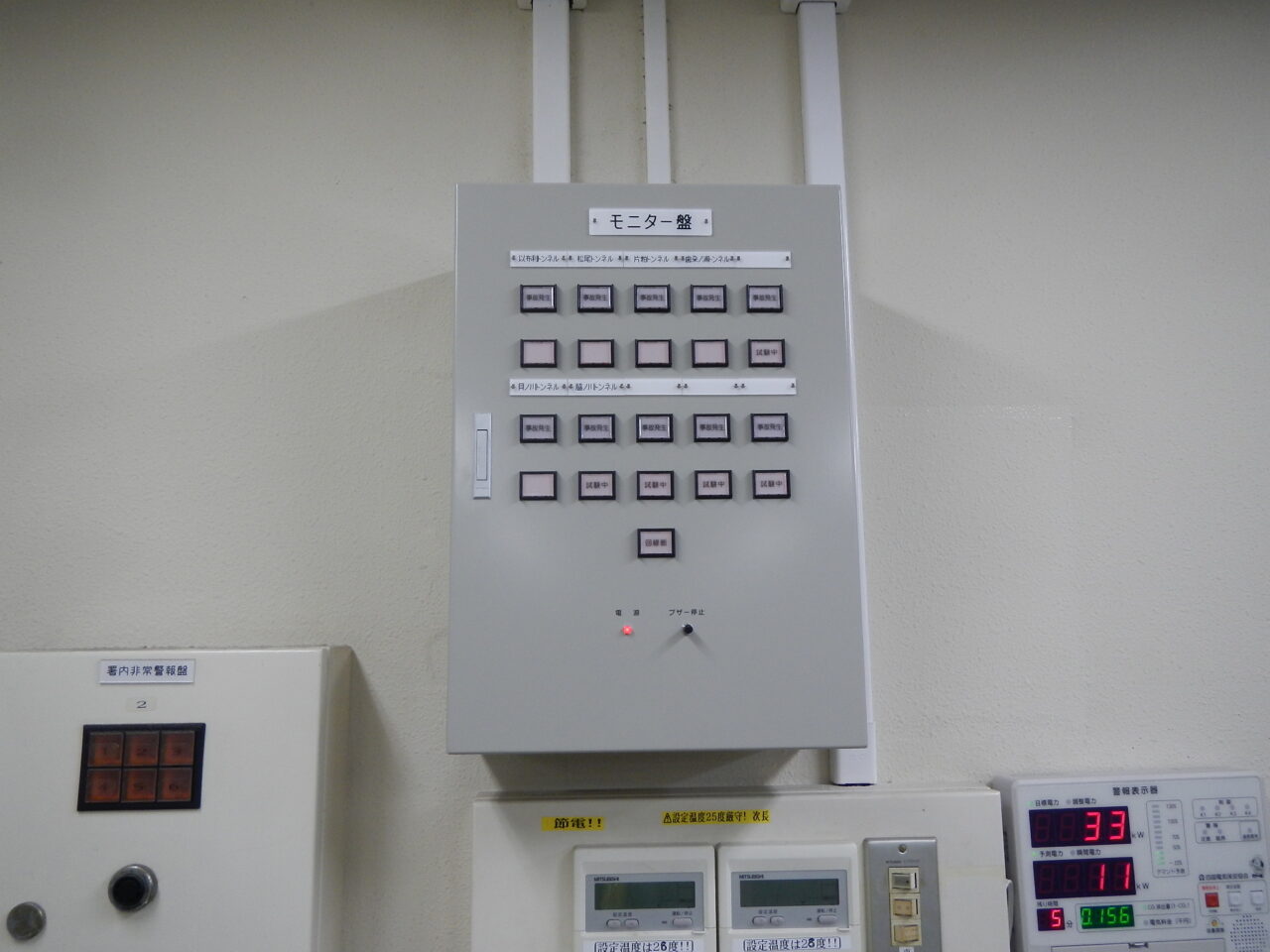

  • モニター盤

    警察・消防署等に設置し、受信制御機を介し、事故発生等の情報を表示します。警報発生時はブザー鳴動します。

    [仕様]
    外形寸法:W350mm×H500mm×D200mm(10局用)
    設備容量:0.1KVA以下

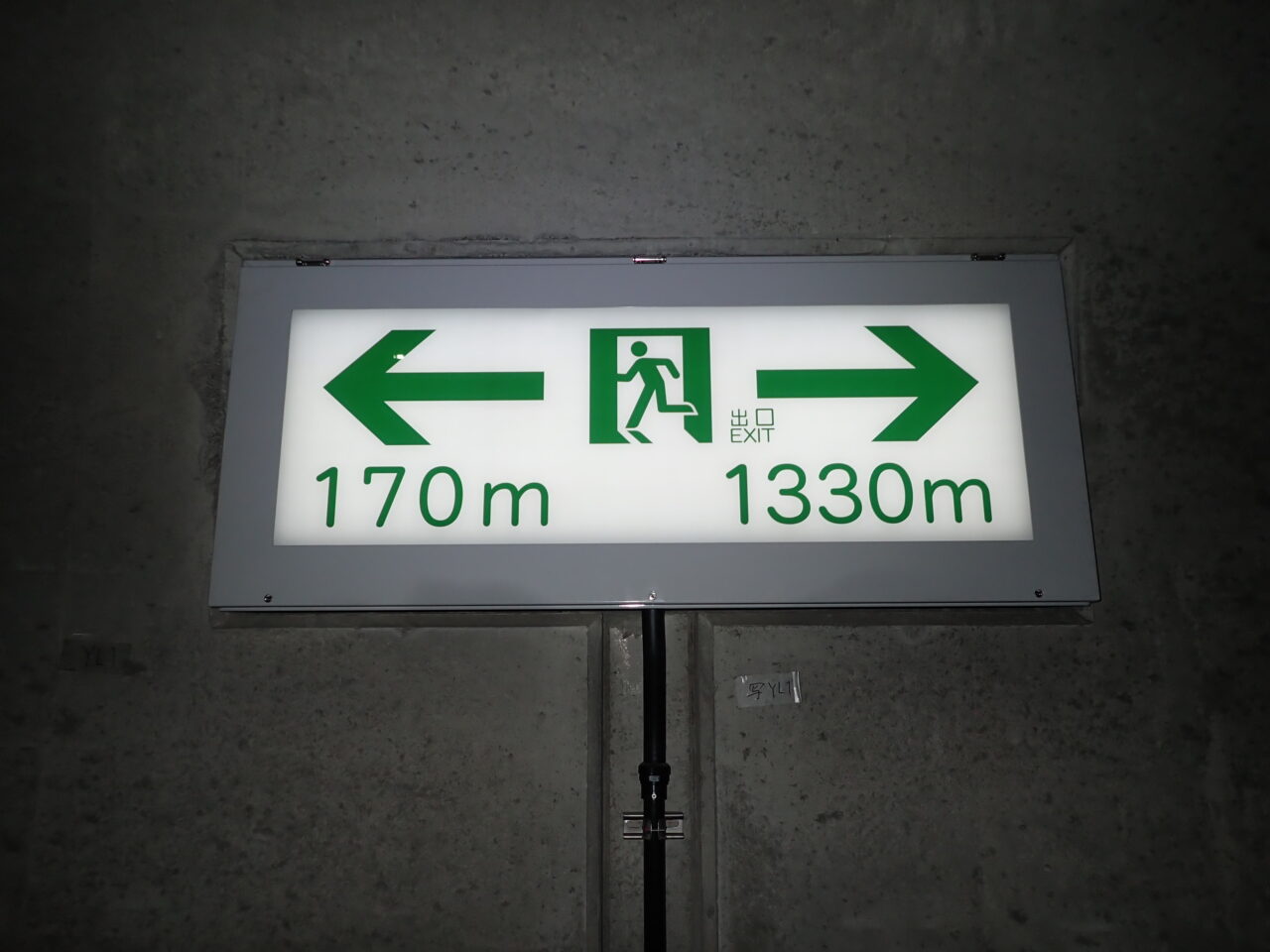

  • 誘導表示灯 (S1)

    トンネル内壁面に設置し、坑口や避難連絡坑までの距離や避難方向を表示します。

    [仕様]
    表示面寸法:W1,200mm×H400mm
    設備容量:60VA以下(LED)

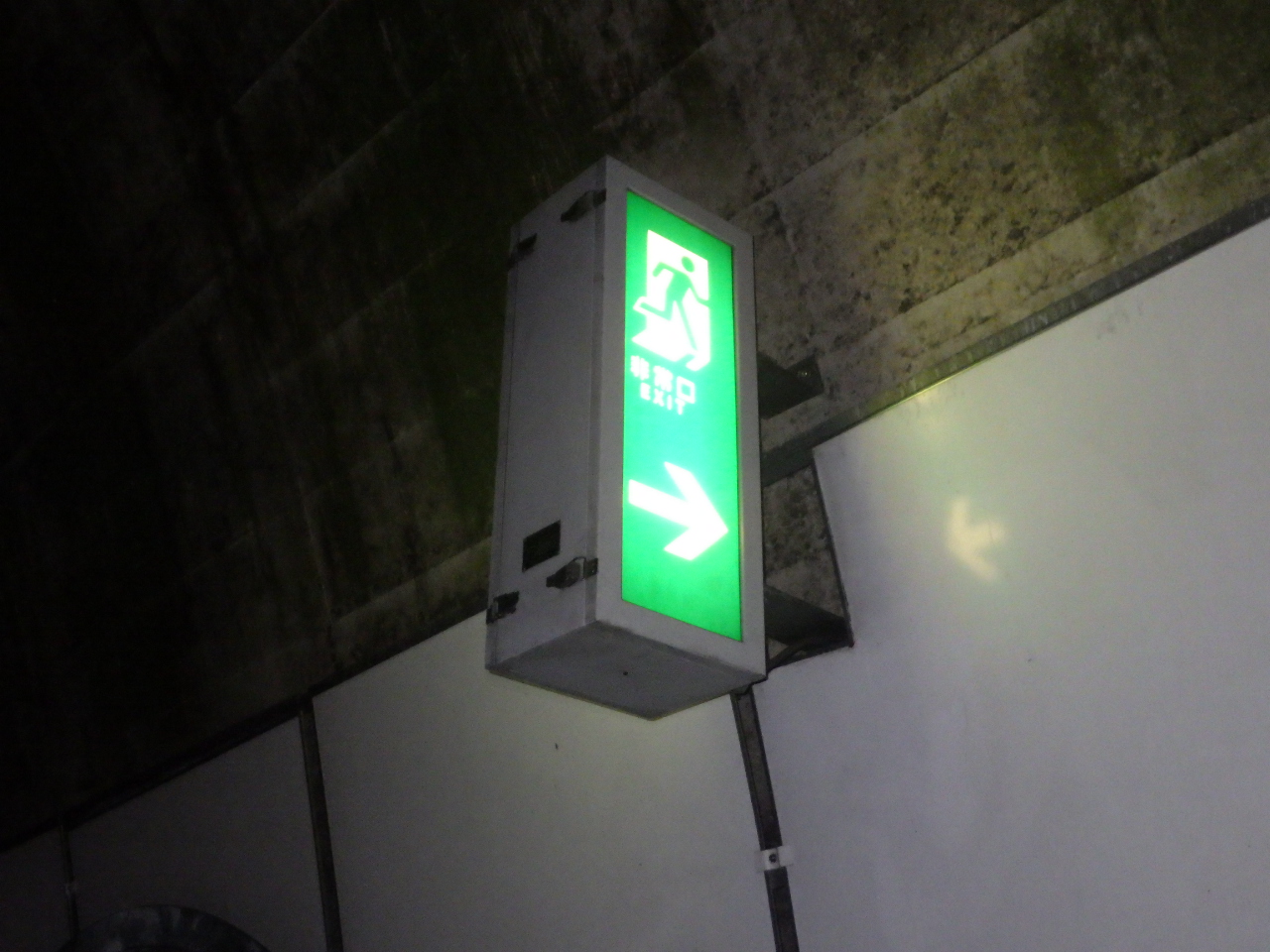

  • 非常口表示灯 (S3)

    避難連絡坑の反対車線側トンネル壁面に設置し、避難連絡坑の所在を表示します。

    [仕様]
    表示面寸法:W220mm×H660mm
    設備容量:65VA以下(LED)

  • 非常口表示灯(S4)

    避難連絡坑の出入口部トンネル壁面に設置し、避難連絡坑の所在を表示します。

    [仕様]
    表示面寸法:W220mm×H660mm
    設備容量:70VA以下(LED)

  • 飛出し注意灯(S5)

    避難連絡坑の出入口部に設置し、車道への飛出し注意を促すとともに、避難連絡坑の所在を表示します。

    [仕様]
    表示面寸法:W660mm×H220mm
    設備容量:65VA以下(LED)

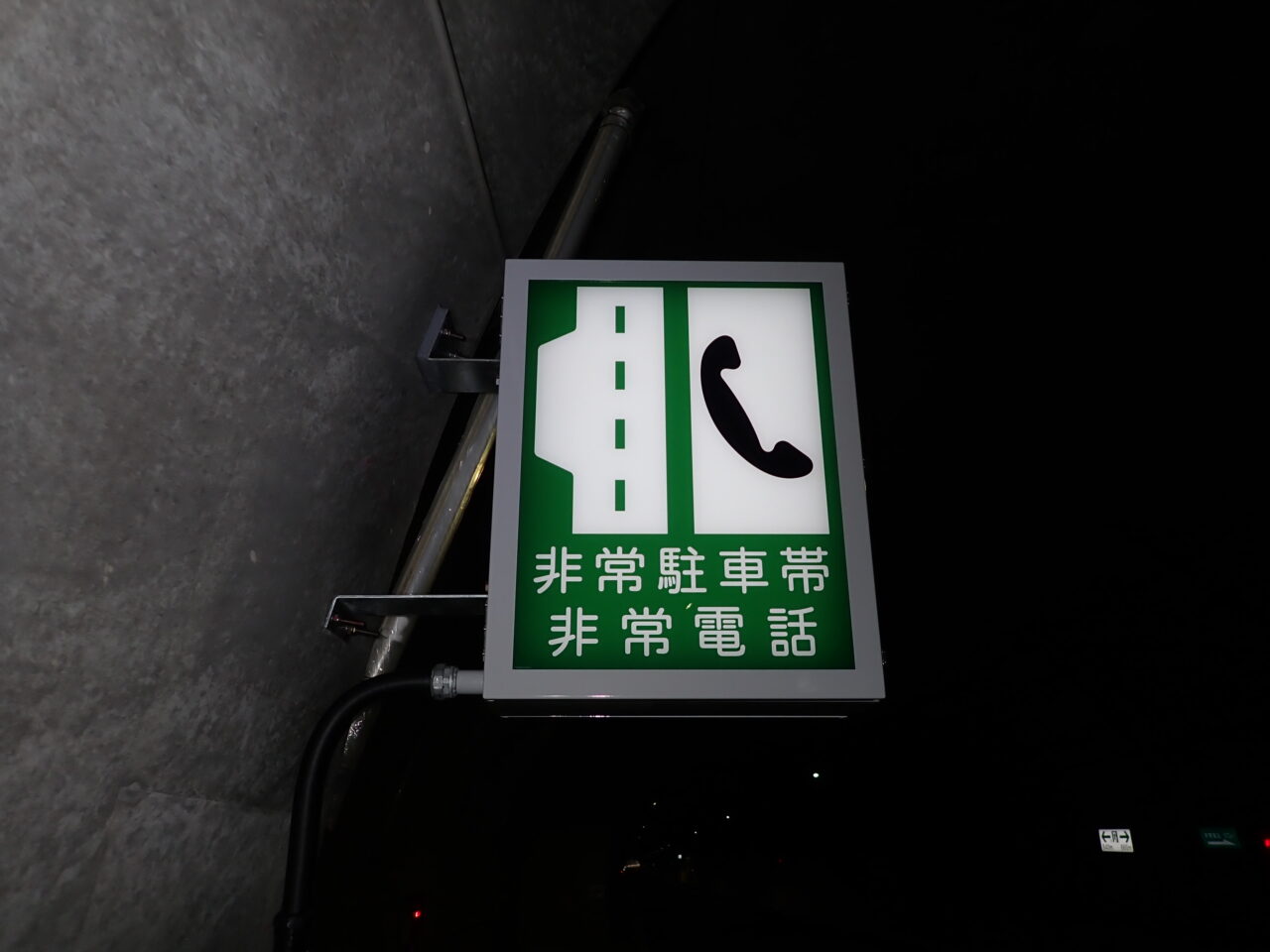

  • 非常駐車帯・非常電話表示灯 (S6)

    トンネル壁面に設置し、非常駐車帯および非常電話の位置を表示します。

    [仕様]
    表示面寸法:W480mm×H630mm
    設備容量:60VA以下(LED)

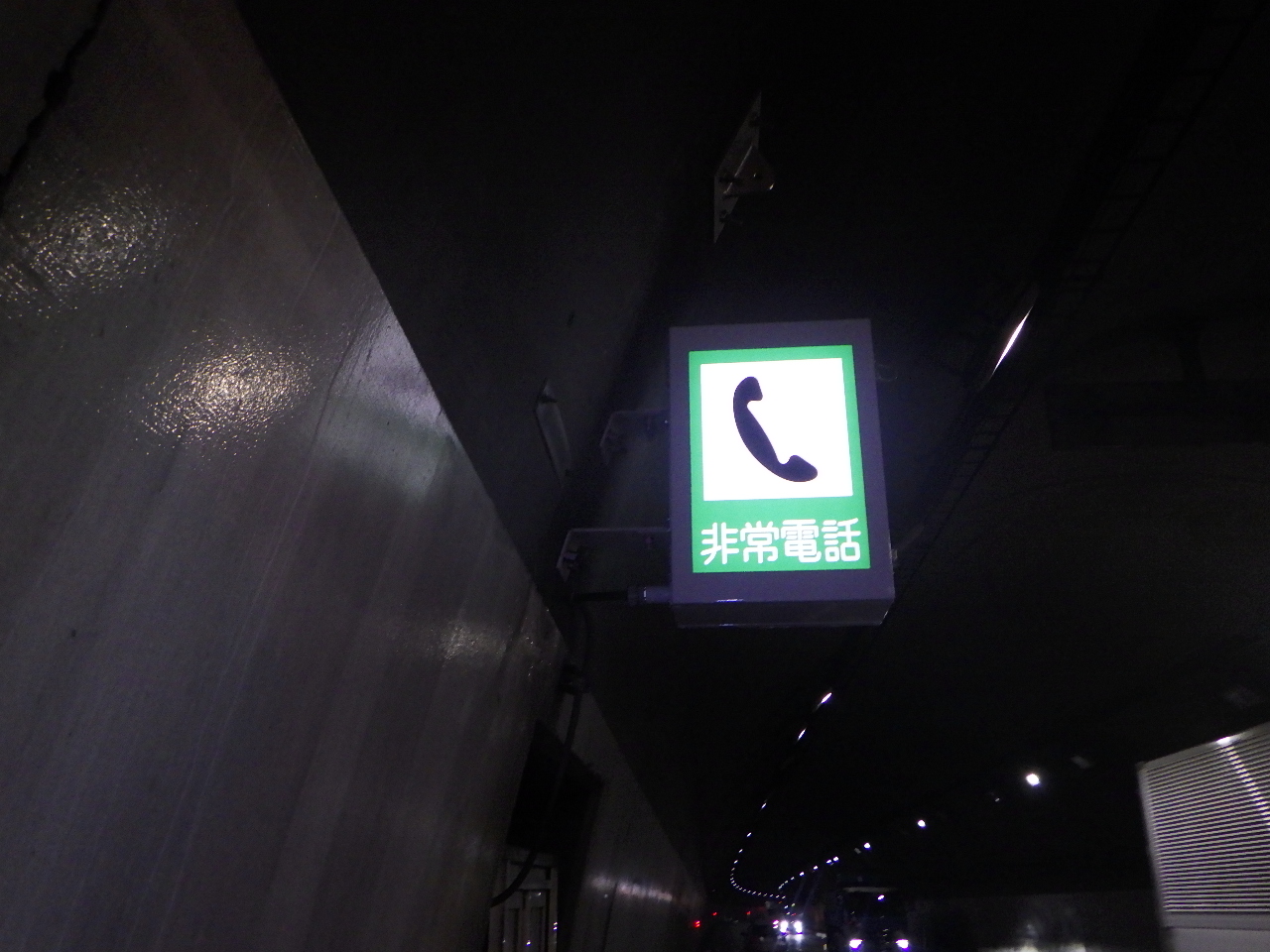

  • 非常電話案内標識 (S7)

    非常電話収納箱(ボックス型)に併設し、非常電話機の位置を表示します。

    [仕様]
    表示面寸法:W280mm×H400mm
    設備容量:35VA以下(LED)

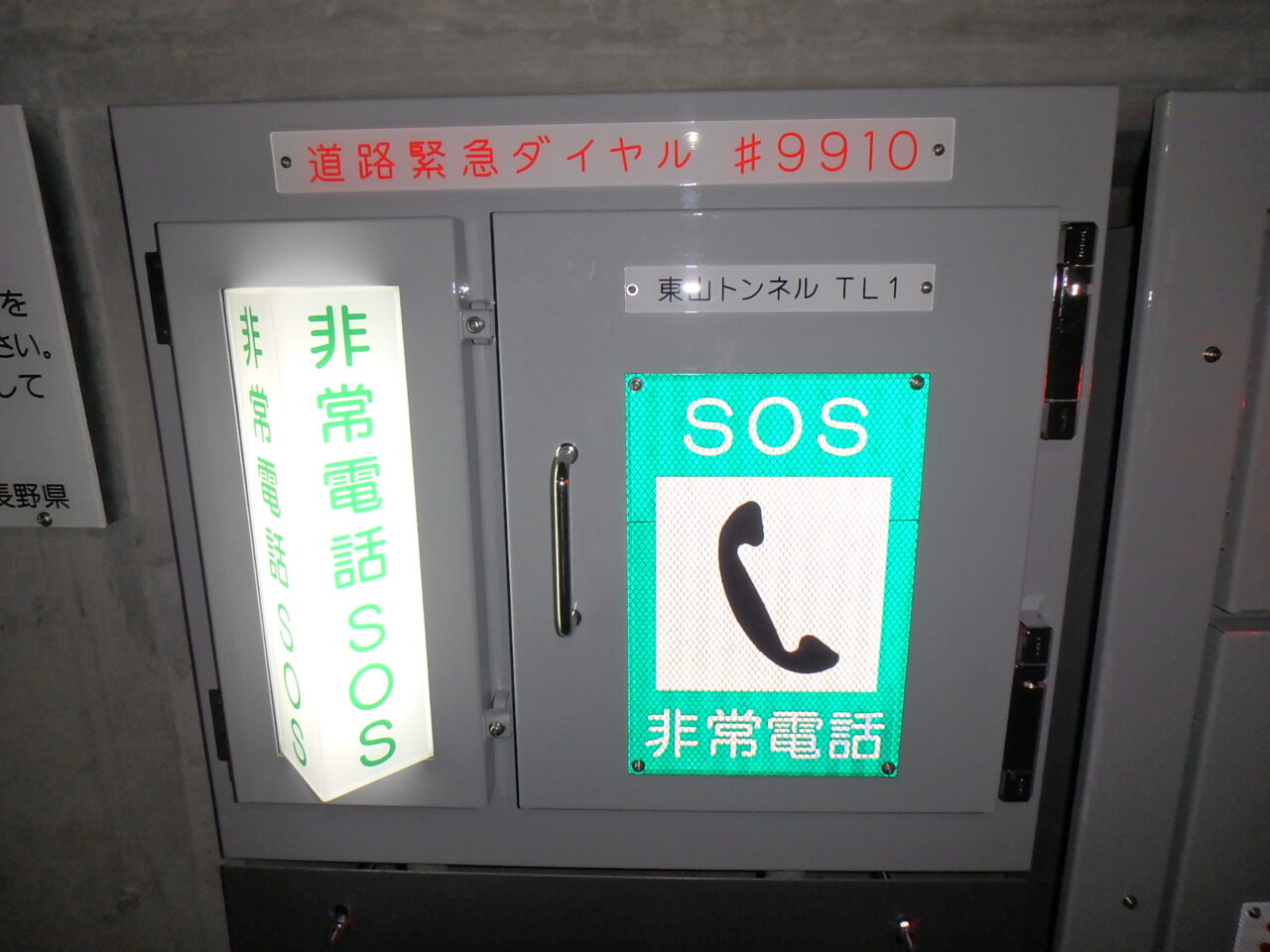

  • 非常電話収納箱

    トンネル内に設置し、非常電話機を収納します。

    [仕様]
    外形寸法:W680mm×H600mm×D145mm
    設備容量:0.015KVA以下

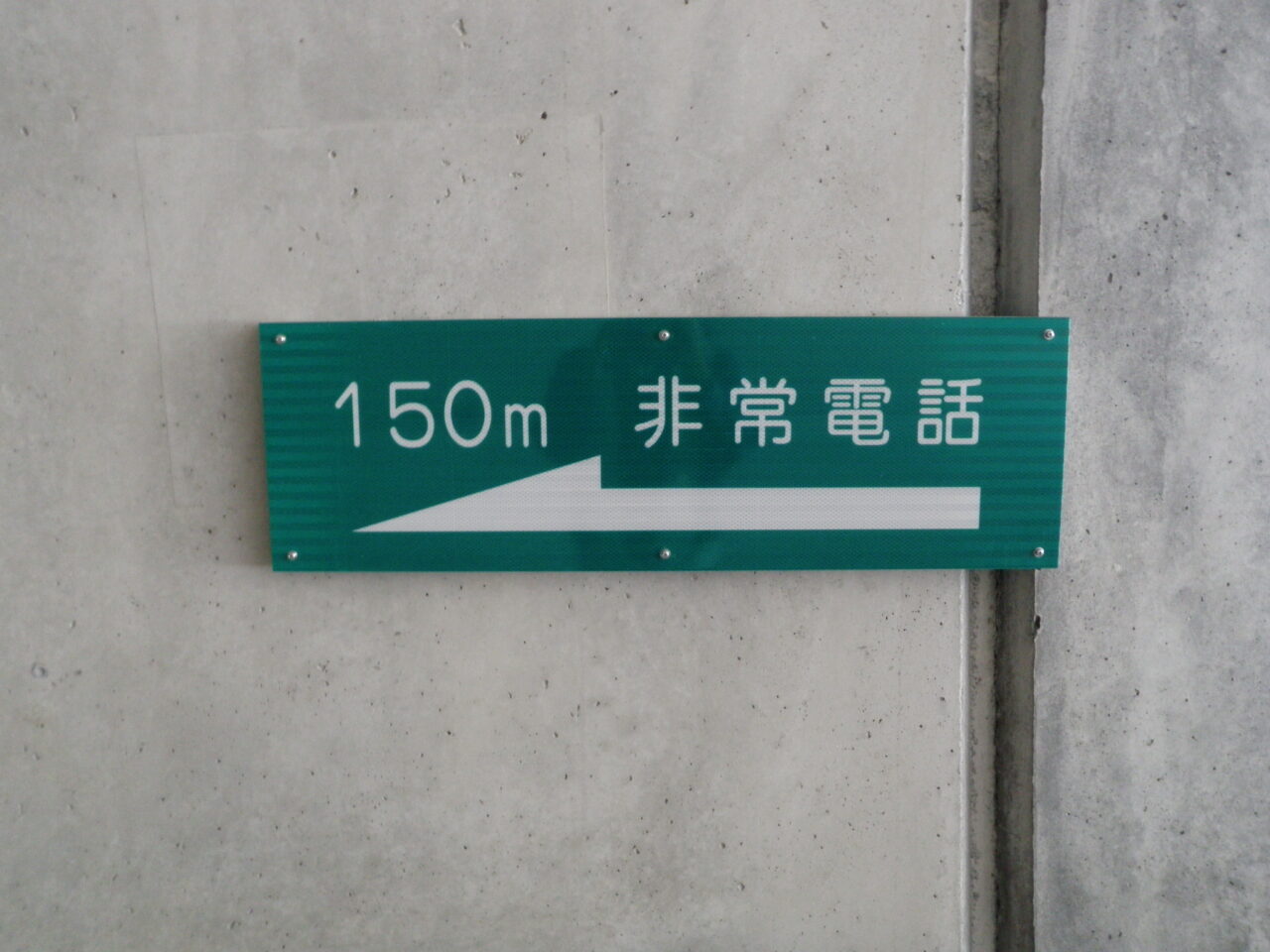

  • 非常電話案内板

    トンネル内に設置し、非常電話の位置と方向を表示します。

    [仕様]
    外形寸法:W950mm程度×H300mm程度
    材質:アルミ合金、カプセルプリズム型反射シート
