高速道路向けシステム

高輝度LEDによる図形と文字を交えた多彩な表現で、高速道路利用者の快適と安全を支えます。

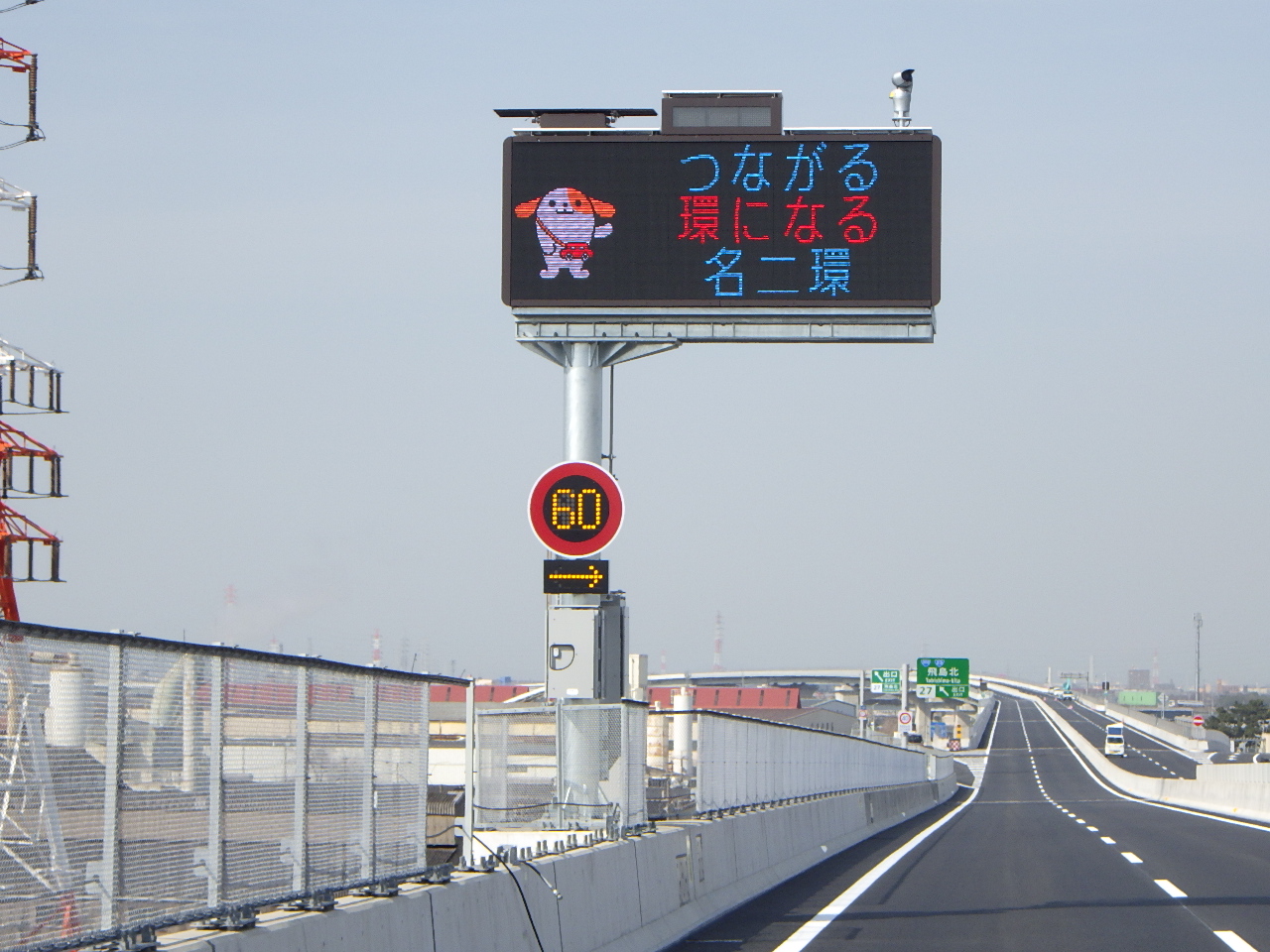

  • インター流出部情報板(A型)

    インターチェンジ流出部手前に設置します。事故などにより区間閉鎖をするとき、本線上にいるドライバーに対し、速やかに情報を提供し当該インターチェンジより流出させ、また本線下流側の道路状況、交通状況、気象状況等の道路交通情報を提供し、安全走行や経路選択を促します。

    [仕様]
    表示文字数:8文字相当2段(シンボル+6文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W4,020mm×H1,750mm×D300mm
    重量:460kg以下
    消費電力:0.5KVA以下(白色全点灯に対する35%点灯時)

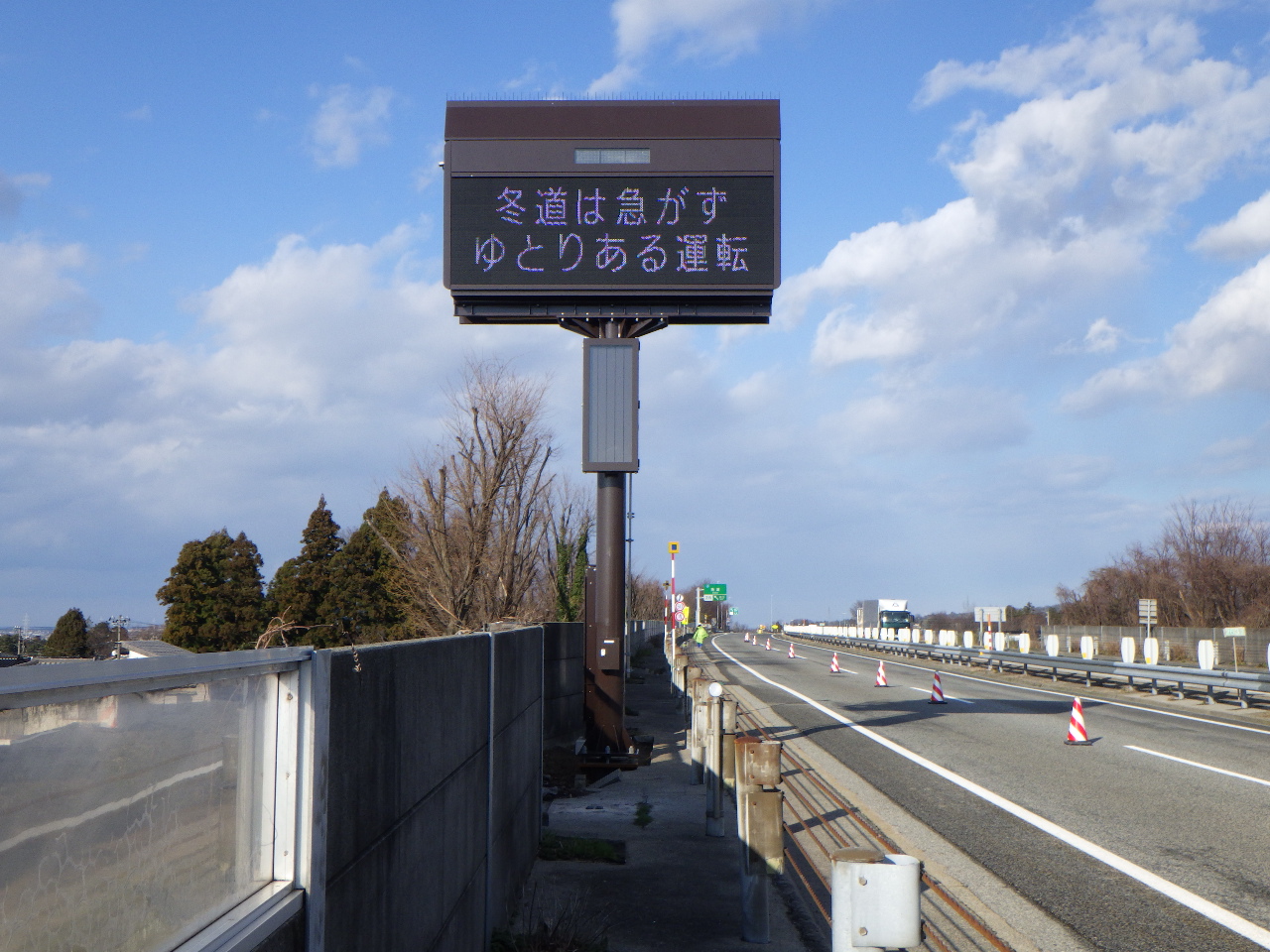

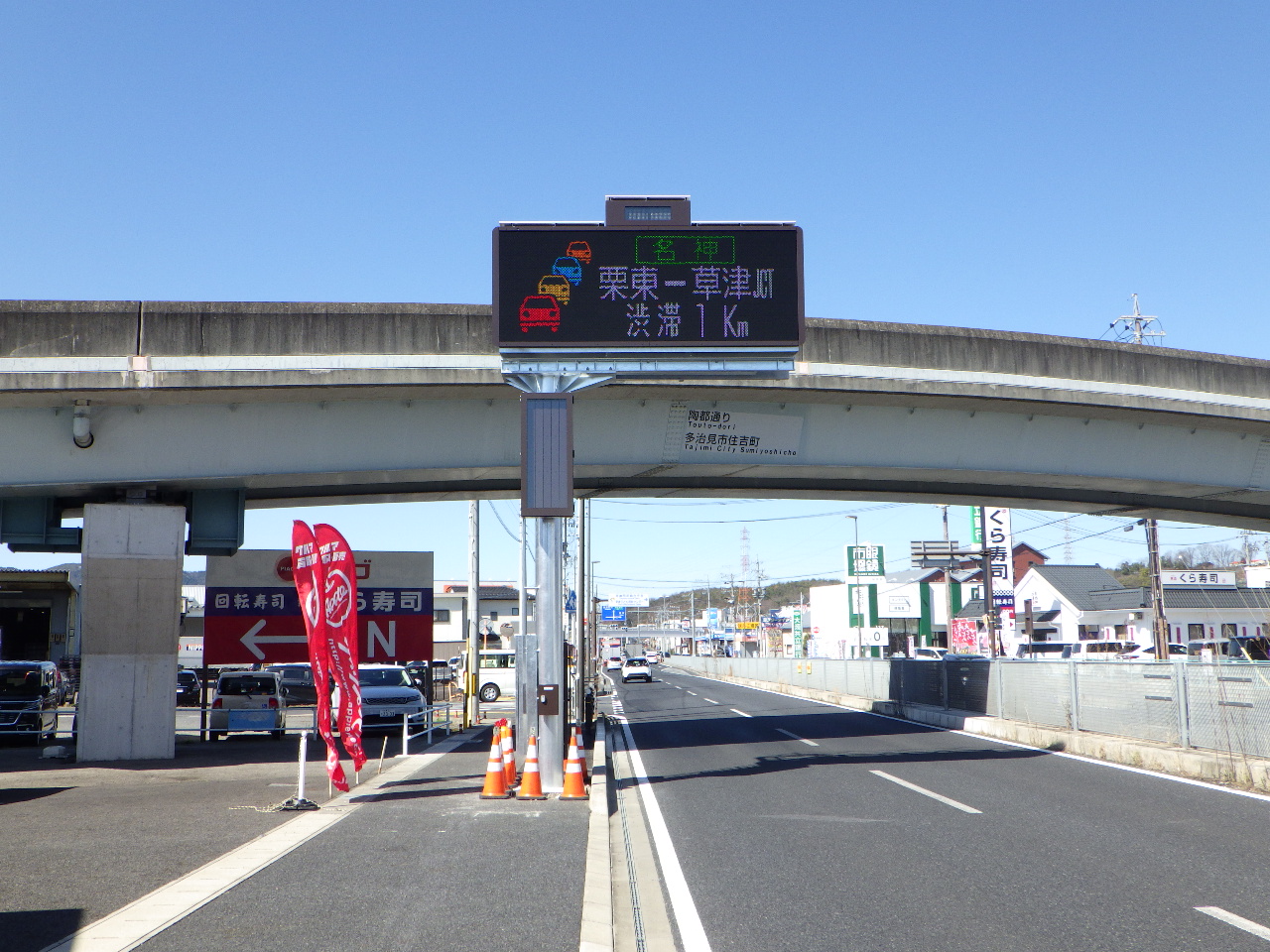

  • インター入口情報板 (B型)

    インターチェンジに接続する一般道、または平行する一般道に設置します。これから高速道路を利用しようとするドライバーがその適否を判断できるよう、あらかじめ本線上の道路状況や交通状況などの情報を提供します。

    [仕様]
    表示文字数:8文字相当2段(シンボル+6文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W4,020mm×H1,950mm×D300mm
    重量:530kg以下
    消費電力:0.55KVA以下(白色全点灯に対する35%点灯時)

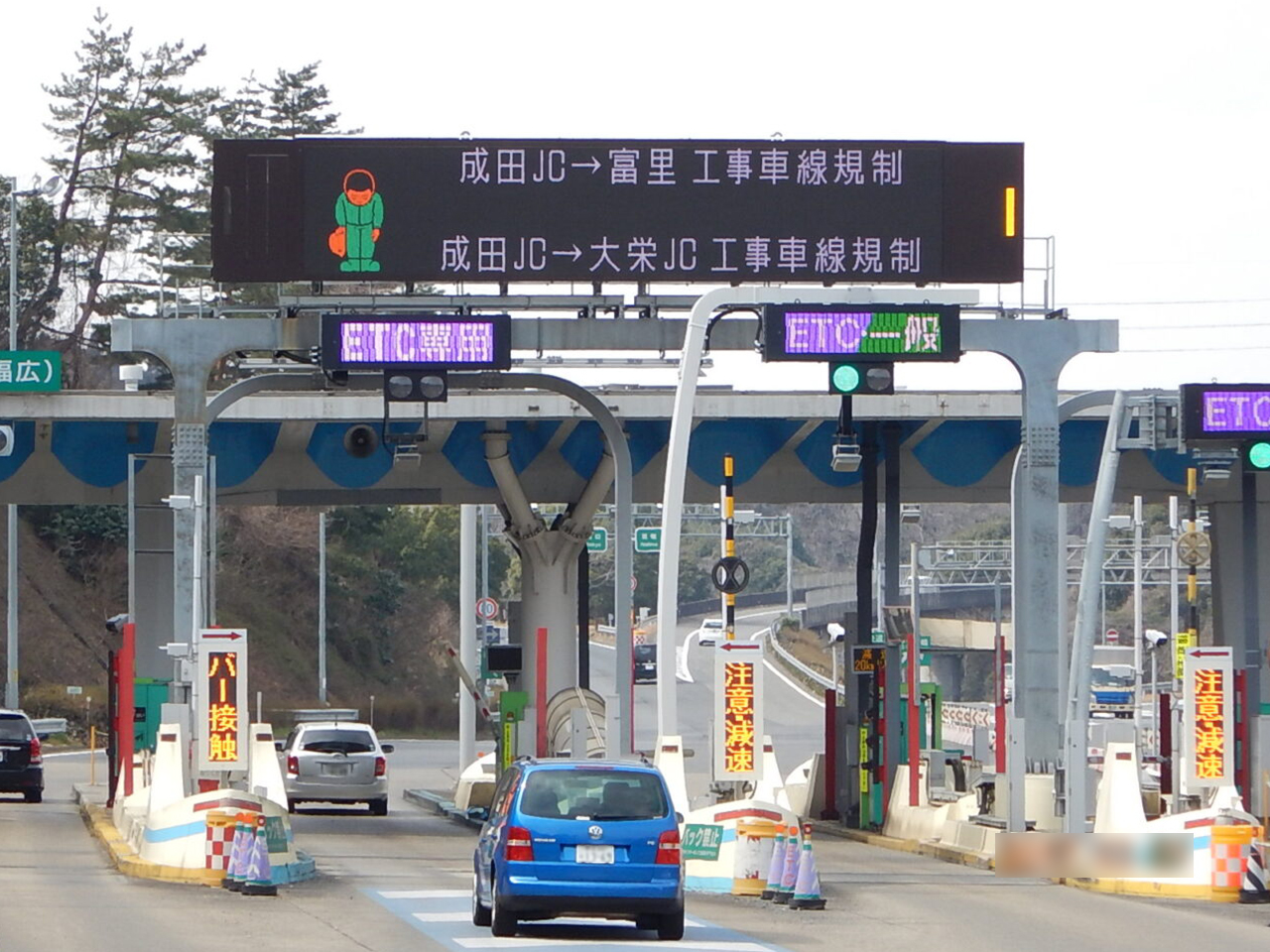

  • 料金所情報板 (C1型)

    比較的大型な料金所付近、または料金所ブース付近に設置します。これから高速道路を利用しようとするドライバーに対し、あらかじめ本線上の道路状況、交通状況や気象状況などの情報を提供します。

    [仕様]
    表示文字数:19文字相当3段(シンボル+16文字相当×3段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W9,300mm×H1,800mm×D300mm
    重量:1,500kg以下
    消費電力:1KVA以下(白色全点灯に対する35%点灯時)

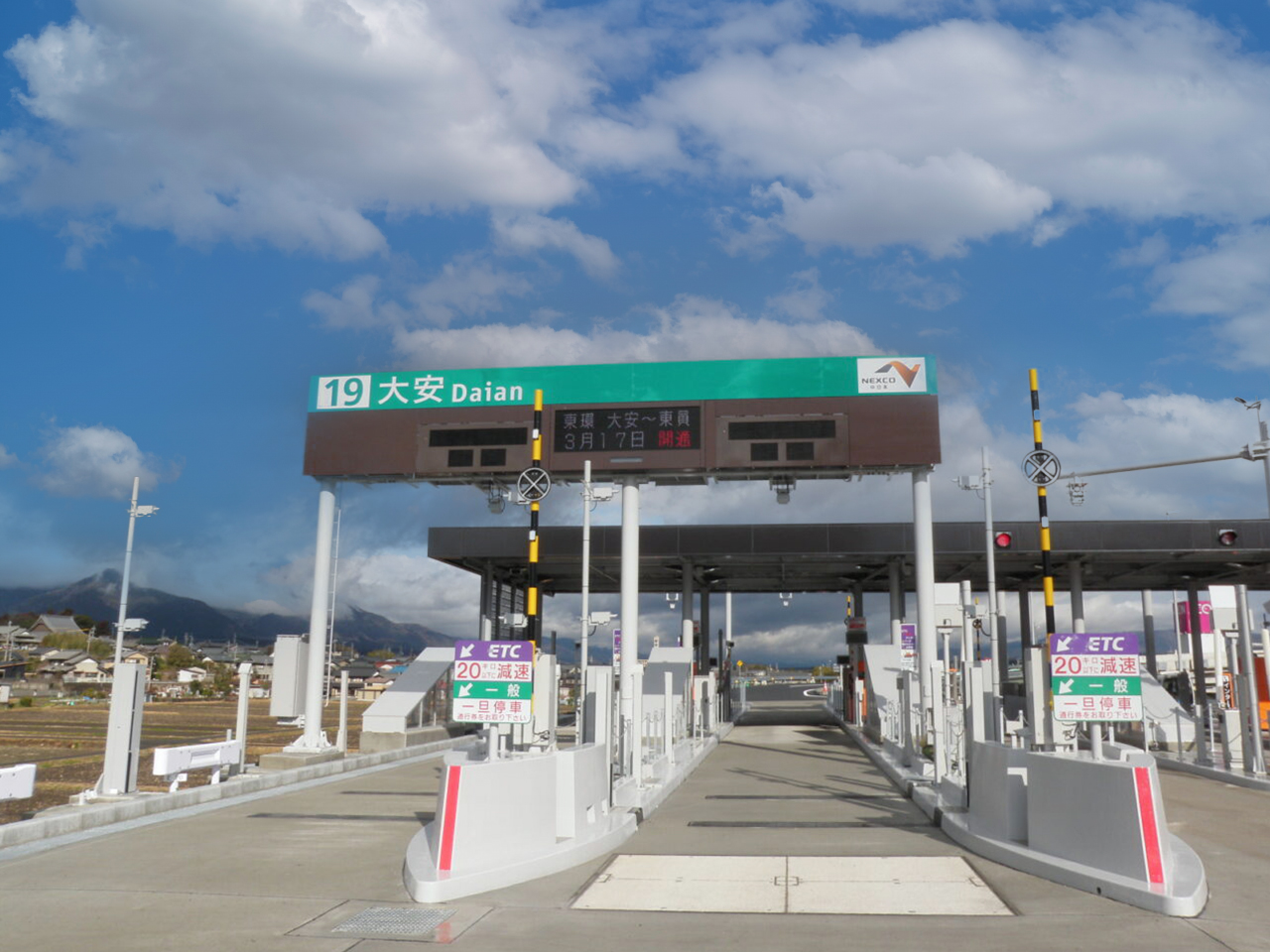

  • 料金所情報板 (C2型)

    料金所付近、または料金所ブース付近に設置します。これから高速道路を利用しようとするドライバーに対し、あらかじめ本線上の道路状況、交通状況や気象状況などの情報を提供します。

    [仕様]
    表示文字数:8文字相当2段(シンボル+6文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W2,900mm×H1,280mm×D300mm
    重量:350kg以下
    消費電力:0.35KVA以下(白色全点灯に対する35%点灯時)

  • 中間点情報板 (F型)

    IC間の長い区間の中間点、または気象急変区間の手前に設置します。下流の道路状況、交通状況、気象状況などを提供します。

    [仕様]
    表示文字数:8文字相当2段(シンボル+6文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W4,020mm×H1,750mm×D300mm
    重量:460kg以下
    消費電力:0.5KVA以下(白色全点灯に対する35%点灯時)

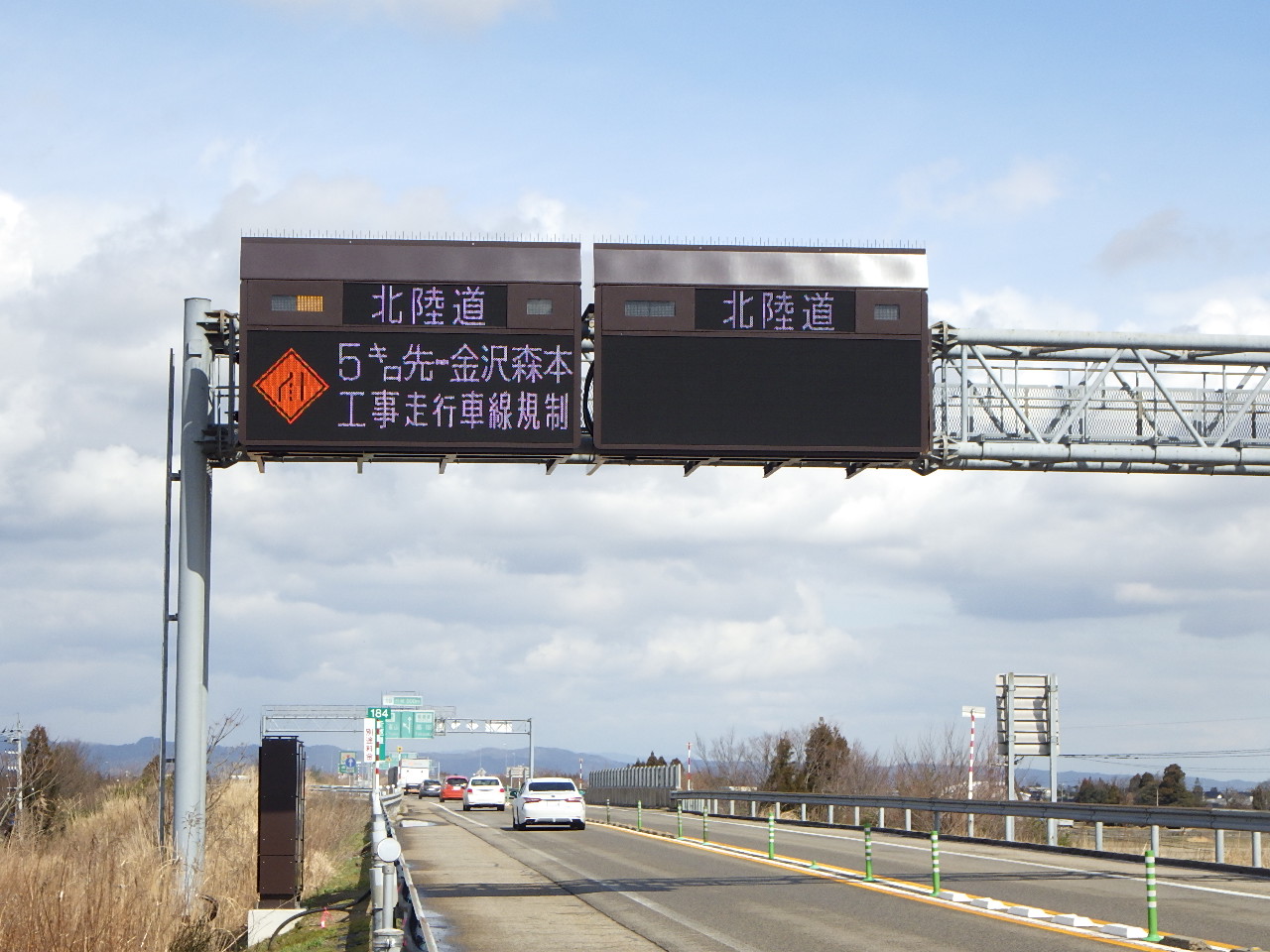

  • ジャンクション情報板 (J型)

    ジャンクション分岐部の手前に設置します。ジャンクション手前で、それぞれの路線前方の道路状況、交通状況、気象状況を提供し、安全走行や経路選択などを促します。

    [仕様]
    表示文字数:8文字相当2段(シンボル+6文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W4,020mm×H1,750mm×D300mm
    重量:560kg以下
    消費電力:0.55KVA以下(白色全点灯に対する35%点灯時)

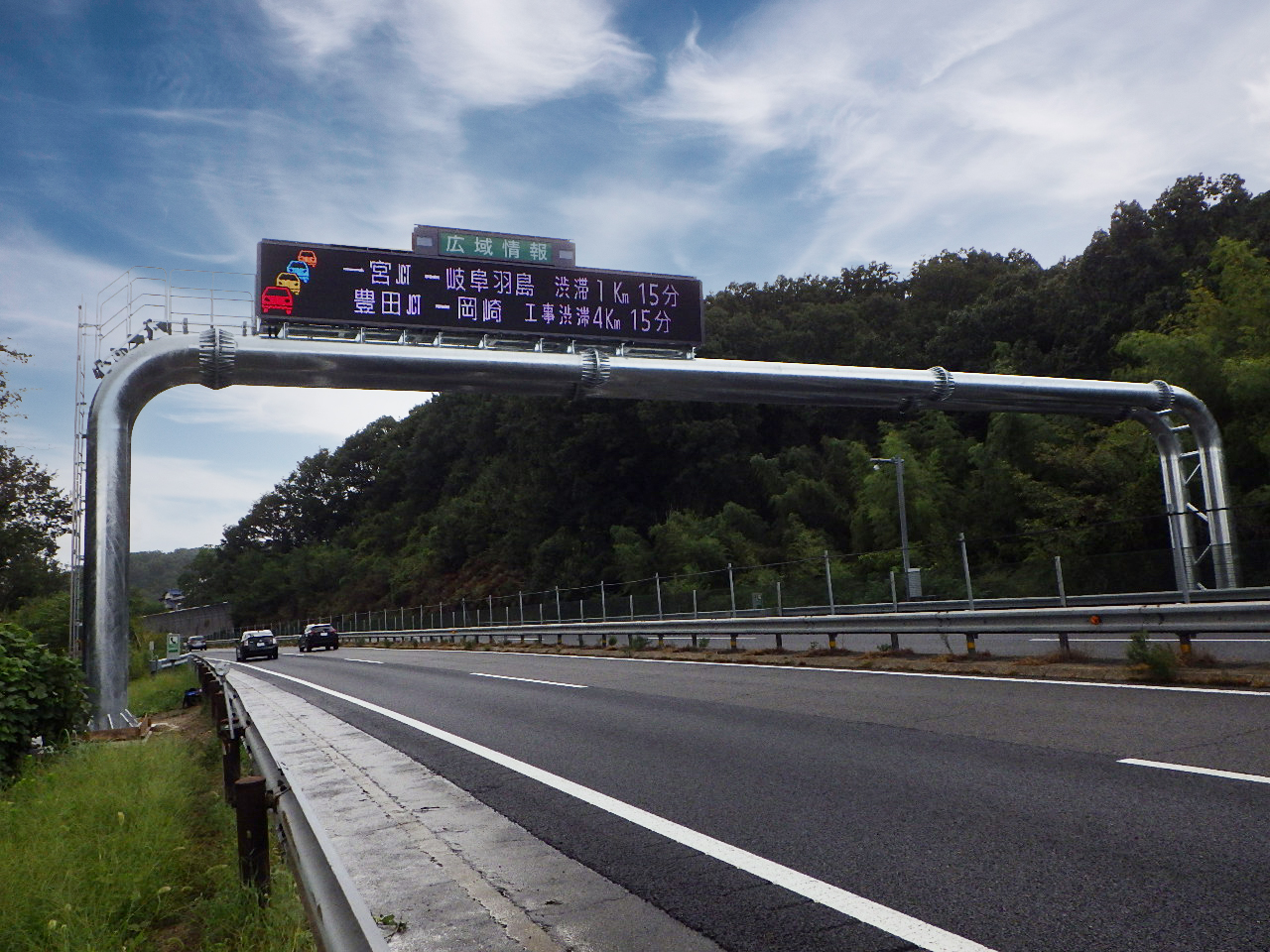

  • 広域情報板 (K型)

    高速道路本線上に設置します。一般道を含めた道路ネットワークを考慮し、重要度の高い道路交通状況などを広範囲にわたって提供します。同時に、本線情報板で提供する範囲および内容の限度を補い、情報サービスの向上を図ります。

    [仕様]
    表示文字数:18文字相当2段(シンボル+16文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W8,820mm×H1,950mm×D300mm
    重量:1,300kg以下
    消費電力:0.9KVA以下(白色全点灯に対する35%点灯時)

  • 路側情報板

    高速道路本線上に設置します。道路・交通・気象状況等の道路交通情報をドライバーに提供します。

    [仕様]
    表示文字数:6文字相当2列(シンボル+4文字相当×2列表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W1,140mm×H2,910mm×D400mm
    重量:700kg以下
    設備容量:0.35KVA以下(白色全点灯に対する35%点灯時)

  • 図形情報板

    路線形状を模したLED表示部にて、ドライバーに渋滞状況、事故情報や通行止情報を提供します。また、所要時間の提供を行うタイプもあります。

    [仕様]
    表示色:3色(赤、橙、緑)
    外形寸法:W7,000mm×H6,000mm×D1,000mm
    重量:10,000kg以下
    設備容量:1.2KVA以下
    ※白色全点灯に対する100%点灯時(道路帯表示部)かつ35%点灯時(表示部)

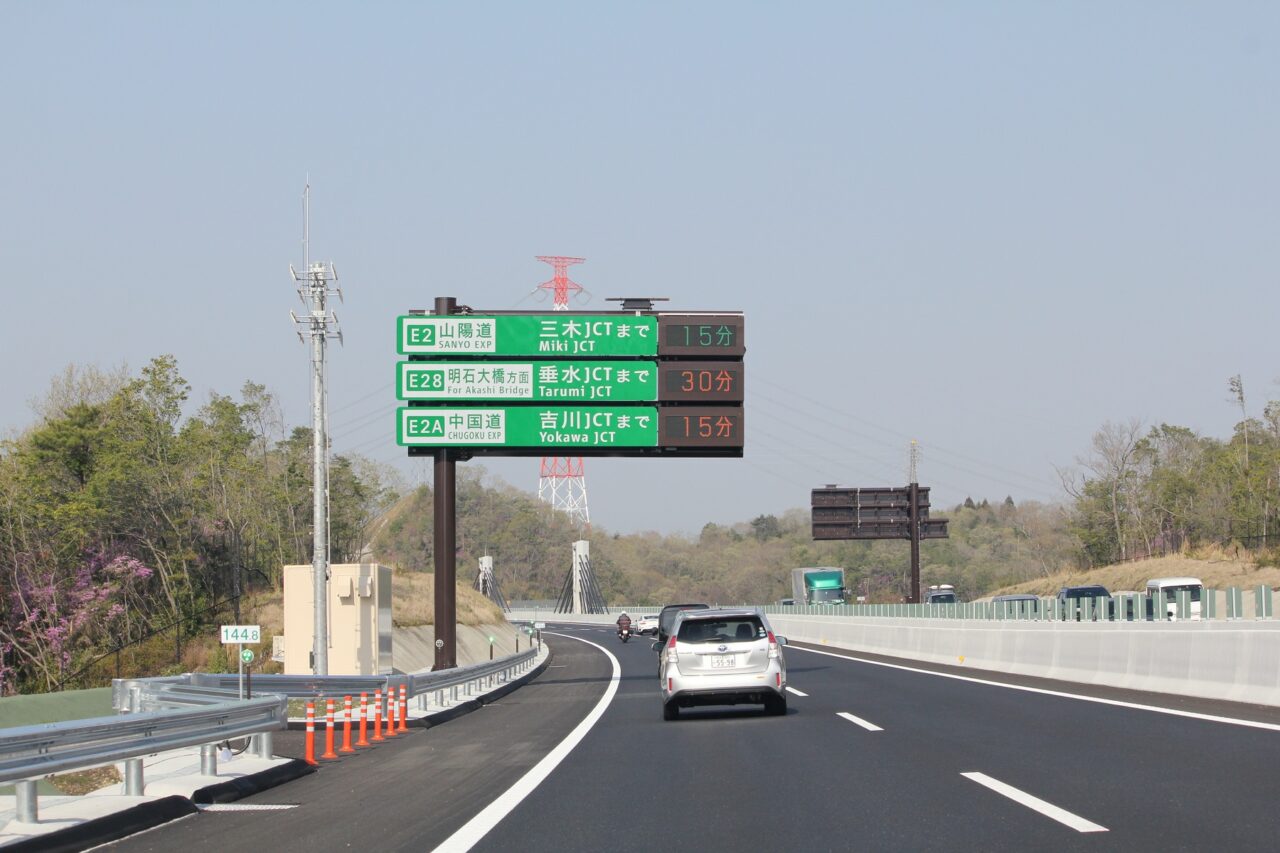

  • 所要時間情報板

    現地点から主要インターチェンジまでにかかる所要時間を表示します。

    [仕様]
    表示色:3色(赤、橙、緑)
    外形寸法:W1,980mm以下×H890mm以下×D447mm以下(表示部)
         ※1段あたり
         W3,500mm×H900mm(標識板)
    重量:450kg以下(表示部)
    設備容量:0.35KVA以下(白色全点灯に対する35%点灯時)

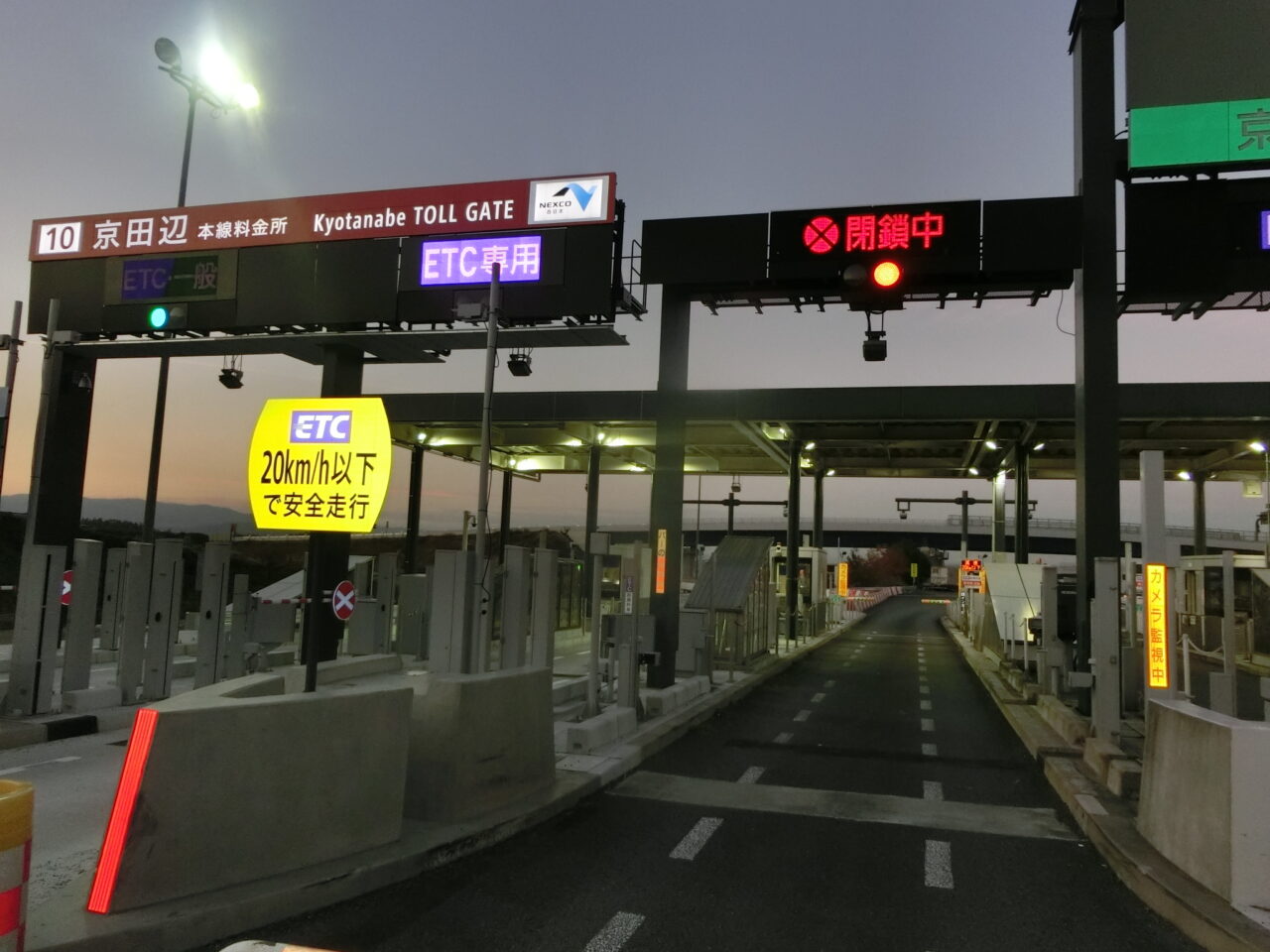

  • ETC車線表示板

    有料道路などに対する、料金所レーンに進入する車両に対し、料金所レーンの走行可否状態を示します。

    [仕様]
    表示色:7色(青、赤、緑、白、黄色、シアン、マゼンダ)
    外形寸法:W3,000mm×H1,230mm×D500mm
    重量:800kg以下
    設備容量:0.45KVA以下

  • 路側表示器

    有料道路などに対する、料金所レーンに進入する車両に対し、通行可否情報や料金情報を表示します。

    [仕様]
    表示色:3色(赤、黄緑、橙)
    外形寸法:W740mm×H420mm×D230mm
    重量:60kg以下
    設備容量:0.4KVA以下

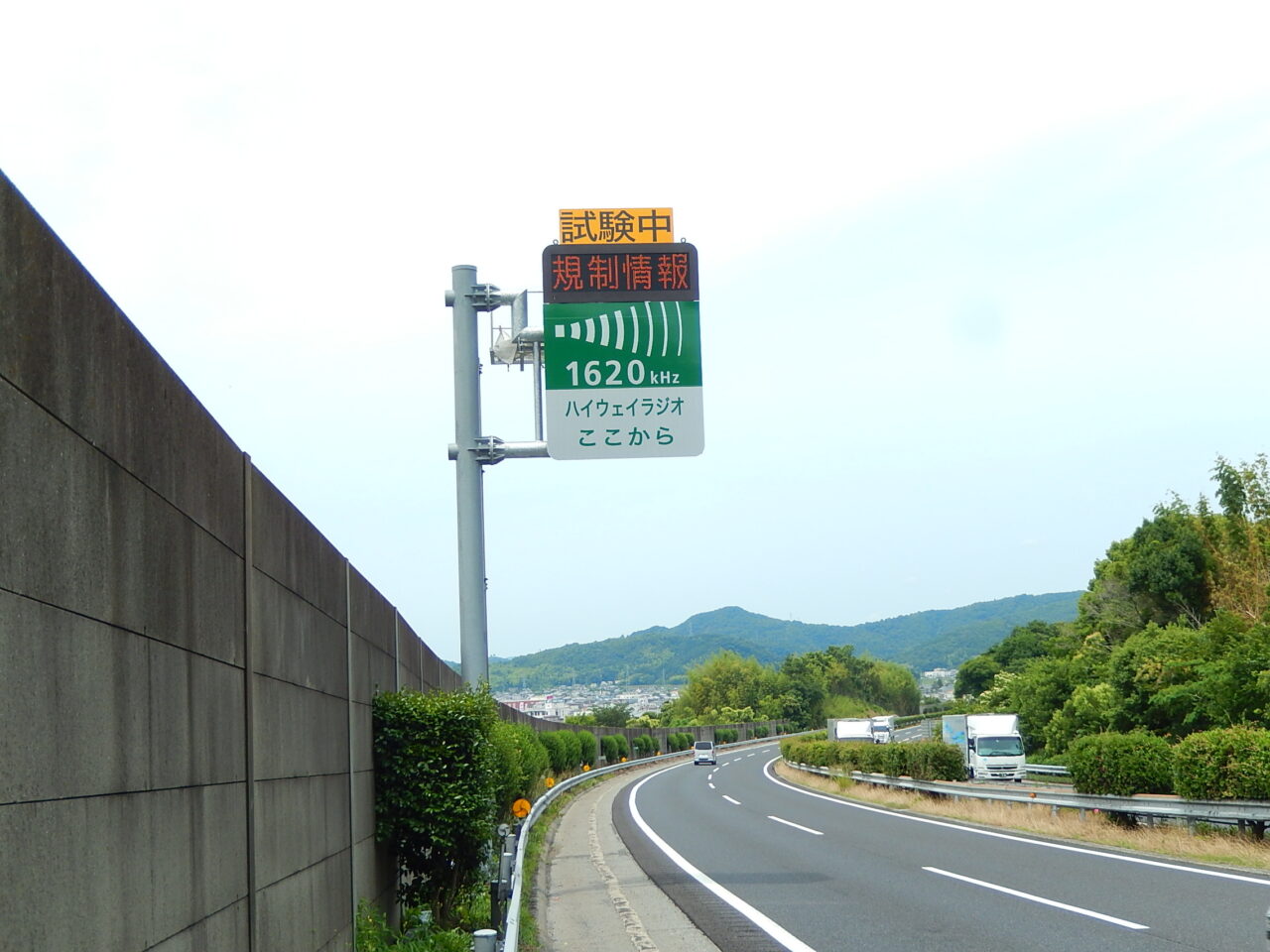

  • ハイウェイラジオ案内標識板

    ドライバーにハイウェイラジオ放送区間であることを伝えます。また、受信周波数を表示し、標識上部に付属のLED式情報板で放送の内容を表示します。

    [仕様]
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:[反射式案内標識板] W2,000mm×H,2000mm
         [LED式可変標示部] W2,000mm×H760mm×D500mm
    重量:450kg以下
    設備容量:0.6KVA以下

  • 可変式速度規制標識

    道路状況・気象状況などにより、一時的に制限速度を可変し、ドライバーに安全な走行速度を表示します。

    [仕様]
    表示パターン:3可変
    外形寸法:[速度規制標識] W600mm以下×H550mm以下×D250mm以下
         [補助標識] W600mm以下×H310mm以下×D150mm以下
    重量:[速度規制標識] 50kg以下
       [補助標識] 25kg以下
    設備容量:100VA以下

  • 走光型運転支援灯システム BLINKs*

    高速道路上の走行速度に変化が発生しやすい箇所において、流れるLEDライトの光によってドライバーの定速運転を支援し、事故や渋滞の原因となる速度超過や速度低下を抑制します。

    [仕様]
    発行色:緑
    外形寸法:φ100mm×H380mm
    設備容量:0.02KVA以下(1台あたり)

    ※詳細情報はこちらをご参照ください。

  • 監視制御盤 (I型II型)

    料金所に設置し、交通中央局からの制御信号により情報板を制御し、情報板の状態を交通中央局に送信します。また、操作器から情報板の監視制御も行います。Ⅰ型は大都市・地方中核都市およびそれらに近接した区間で、相当量の交通需要がある区間(重交通区間)向けです。Ⅱ型は重交通区間を除く箇所向けです。

    [仕様]
    外形寸法:W1,960mm×H570mm(通信制御架のみ)
    設備容量:0.7KVA以下(通信制御架0.5KVA、操作器0.2KVA)
    操作部:JISキーボードまたはマウス入力
    表示部:17インチ以上液晶ディスプレイ

  • 監視制御盤 (可変式速度規制標識)

    料金所に設置し、交通中央局からの制御信号により可変式速度規制標識を制御し、可変式速度規制標識の状態を交通中央局に送信します。また、操作器から可変式速度規制標識の監視制御も行います。

    [仕様]
    外形寸法:W700mm×H1,800mm(通信制御架のみ)
    設備容量:1.1KVA以下(監視制御盤0.6KVA、操作器0.5KVA)
    操作部:JISキーボードまたはマウス入力
    表示部:15インチ以上液晶ディスプレイ

  • コミュニケーション卓

    管理事務所等に設置される保全用の情報板操作端末です。交通中央局と同様に情報板へ常時接続し、情報板の監視操作の機能を持ちます。

    [仕様]
    外形寸法:W700mm×H1,800mm(処理部のみ)
    操作部:JISキーボードまたはマウス入力
    表示部:17インチ以上液晶ディスプレイ

  • 非常電話案内標識 (S8)

    明かり部の非常電話機に併設し、非常電話機の位置を表示します。

    [仕様]
    表示面寸法:W700mm×H1,000mm
    設備容量:120VA以下
