高速道路向けシステム

トンネルのような閉鎖された空間では、ひとたび事故が発生すると甚大な被害につながることがあります。トンネル防災システムは、災害発生時のいち早い発見・通報を支援し、後続車両の進入や追突などの二次災害も最小限に抑えます。

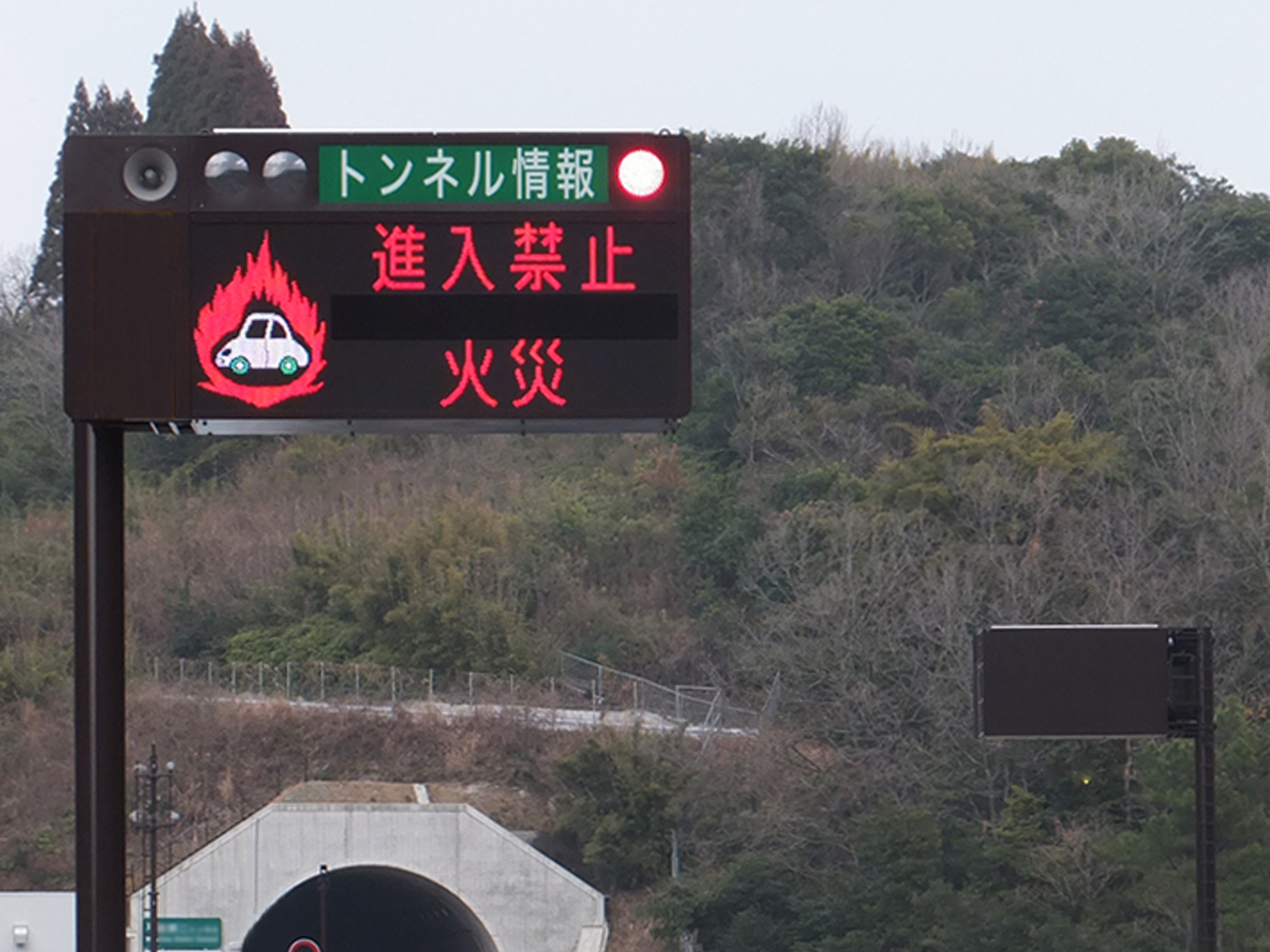

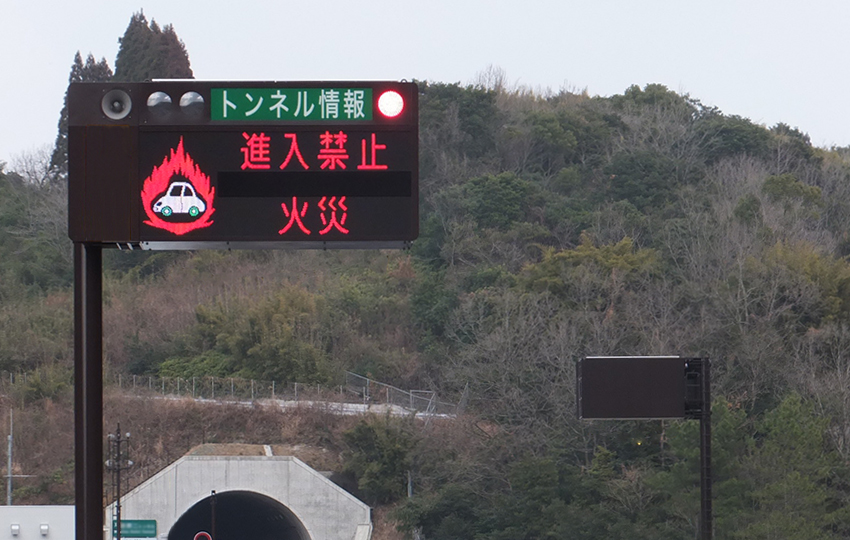

  • トンネル入口情報板 (D型)

    高速道路のトンネル入口手前の本線上に設置。トンネル内で事故・火災などが発生した場合に、後続車を入口手前に対する停止させることを目的とします。

    [仕様]
    表示文字数:7文字相当2段(シンボル+5文字相当×2段表示)
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W3,540mm×H1,950mm×D300mm
    重量:500kg以下
    設備容量:0.5KVA以下(白色全点灯に対する35%点灯時)

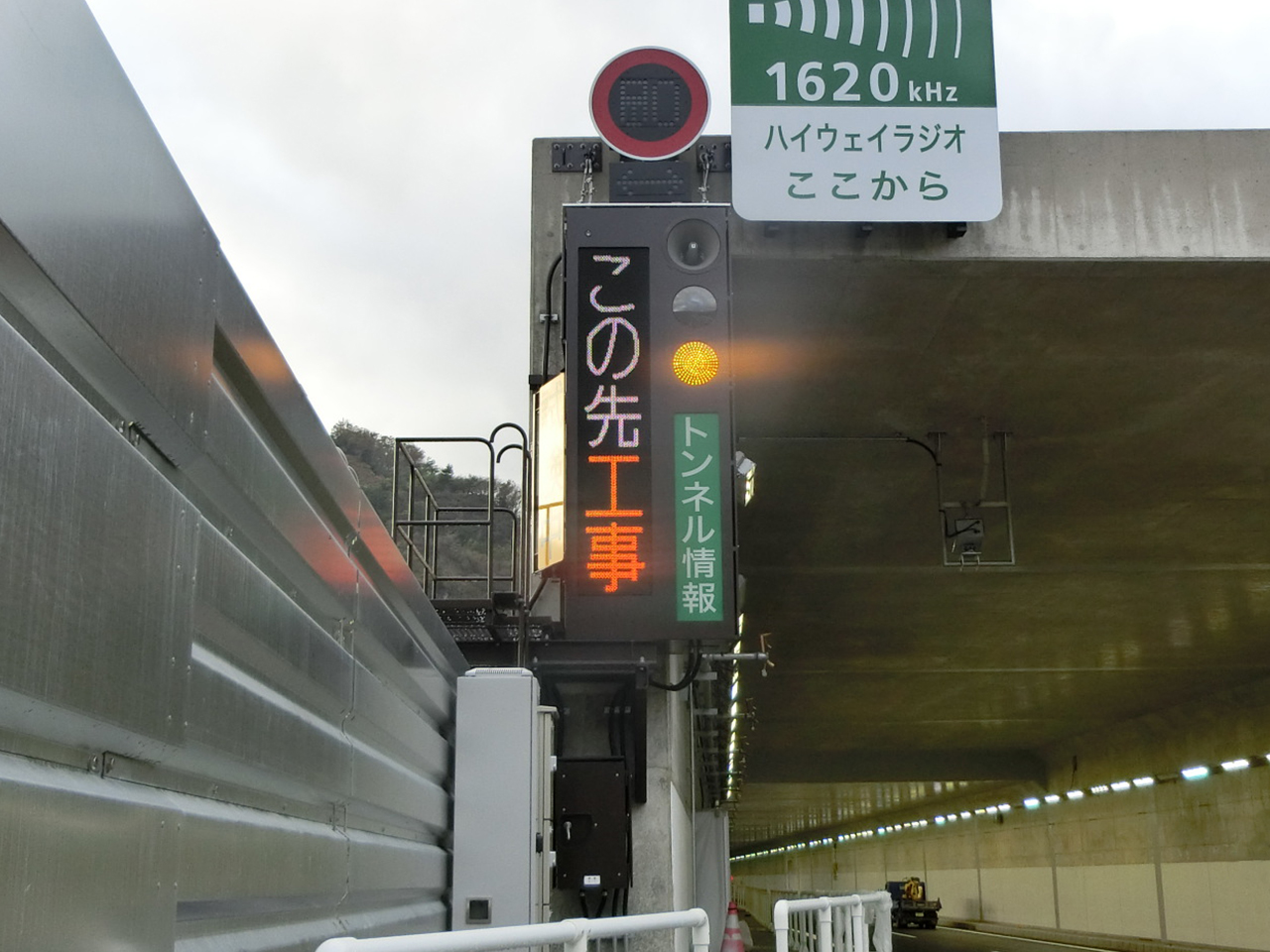

  • トンネル入口補助情報板 (DS型)

    高速道路のトンネル入口に設置し、トンネル入口情報板の補助的な役割を担います。

    [仕様]
    表示文字数:縦5文字相当
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W1,100mm×H3,000mm×D300mm
    重量:800kg以下
    設備容量:0.3KVA以下(白色全点灯に対する35%点灯時)

  • トンネル内情報板 (E型)

    高速道路のトンネル内の非常駐車帯で、視認しやすい路側に設置することにより、トンネル内を走行中のドライバーに対して、異常事態を速やかに通報して、事故の拡大を防止します。

    [仕様]
    表示文字数:縦5文字相当
    表示色:7色(赤、橙、黄、黄緑、緑、白、シアン)
    外形寸法:W650mm×H3,000mm×D500mm
    重量:550kg以下
    設備容量:0.25KVA以下(白色全点灯に対する35%点灯時)

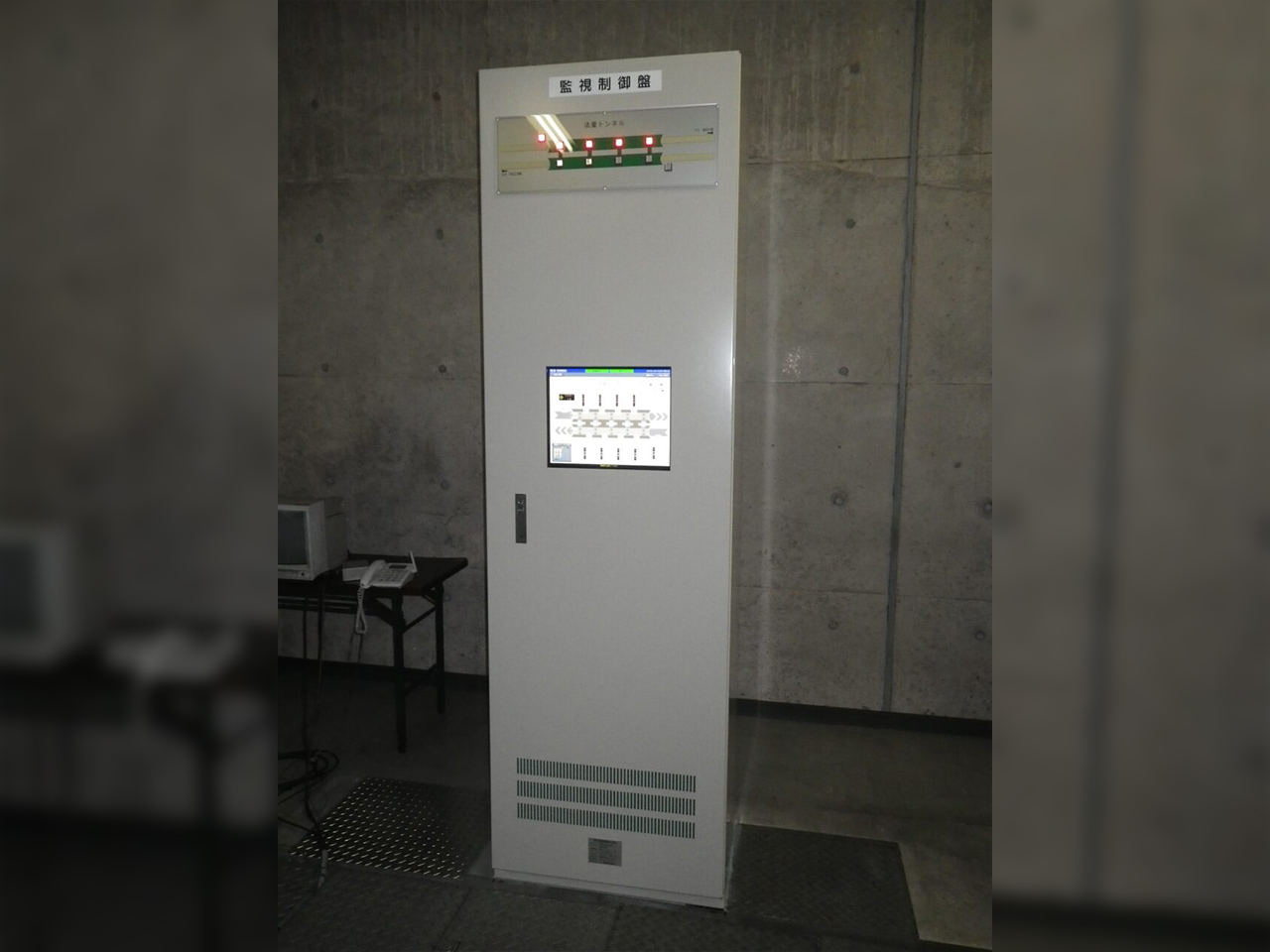

  • 監視制御盤(Ⅲ型)

    トンネル電気室内に設置し、交通中央局および防災受信盤や操作部から受信した表示制御信号に応じ、D・DSL・E型情報板に表示制御信号を送信するとともに、各情報板から受信した状態監視信号を中央局または操作部に送信します。

    [仕様]
    外形寸法:W1,750mm×H800mm×D500mm
    設備容量:0.5KVA以下
    操作部:タッチパネル

  • 誘導表示灯 (S1)

    トンネル内に設置し、坑口や避難連絡坑までの距離や避難方向を表示します。

    [仕様]
    表示面寸法:W1,200mm×H600mm
    設備容量:100VA以下(LED)

  • 誘導表示灯 (S2)

    トンネル内に設置し、坑口や避難連絡坑までの距離や避難方向を表示します。埋込型です。

    [仕様]
    表示面寸法:W1,200mm×H600mm
    設備容量:0.1KVA以下

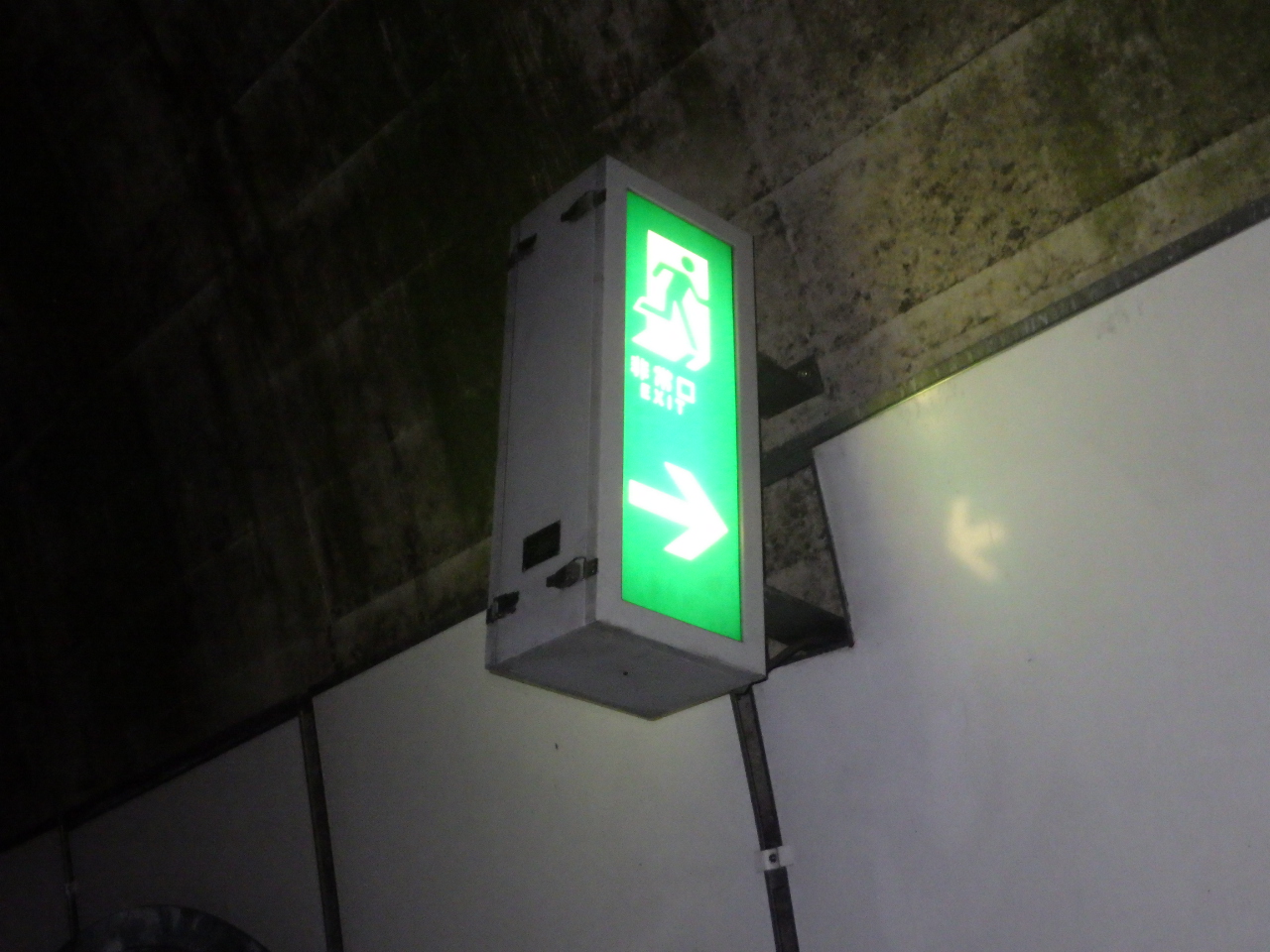

  • 非常口表示灯 (S3)

    避難連絡坑の反対車線側トンネル壁面に設置し、避難連絡坑の所在を表示します。

    [仕様]
    表示面寸法:W220mm×H660mm
    設備容量:65VA以下(LED)

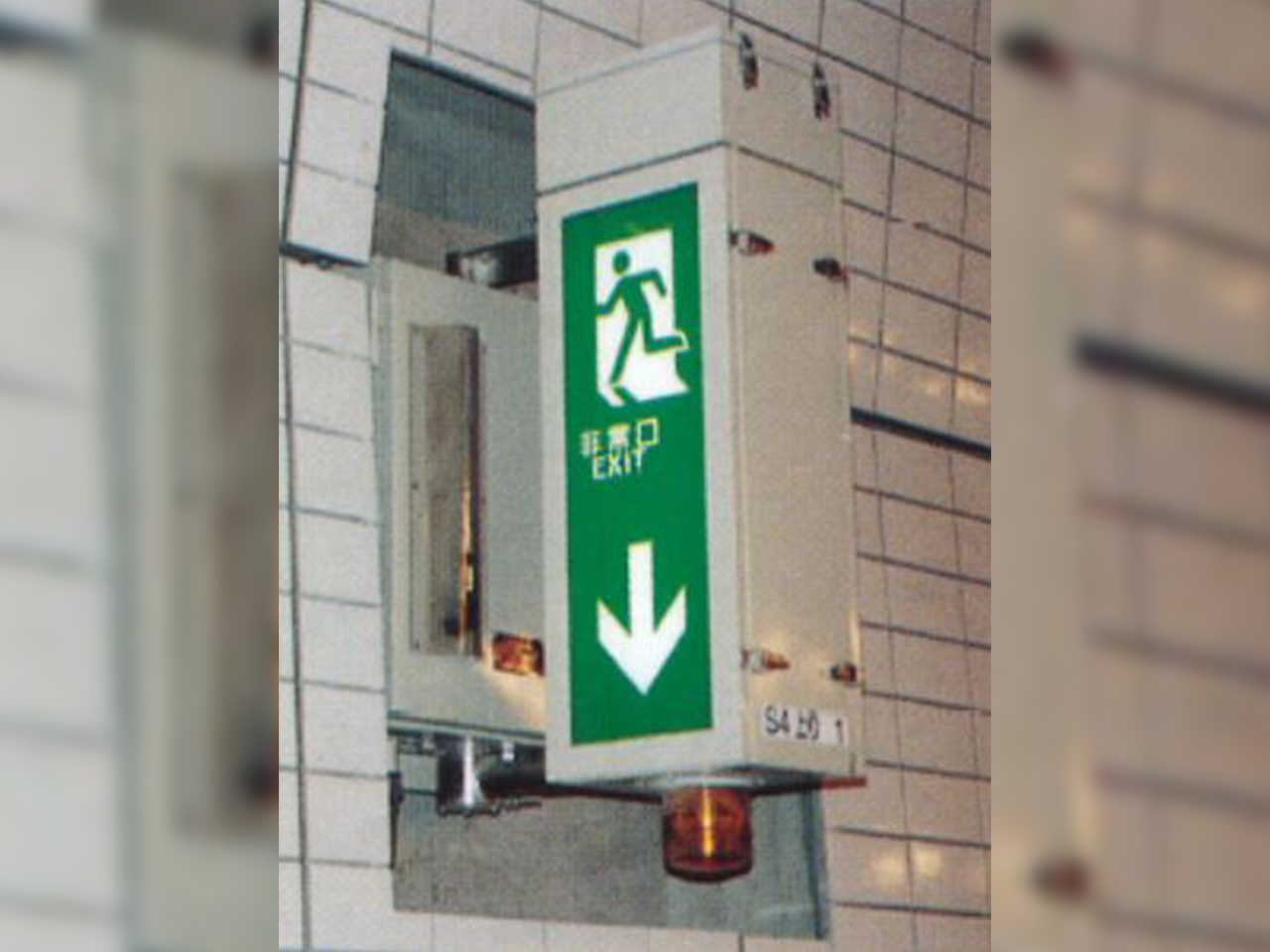

  • 非常口表示灯(S4)

    避難連絡坑の出入口部トンネル壁面に設置し、避難連絡坑の所在を表示します。

    [仕様]
    表示面寸法:W220mm×H660mm
    設備容量:70VA以下(LED)

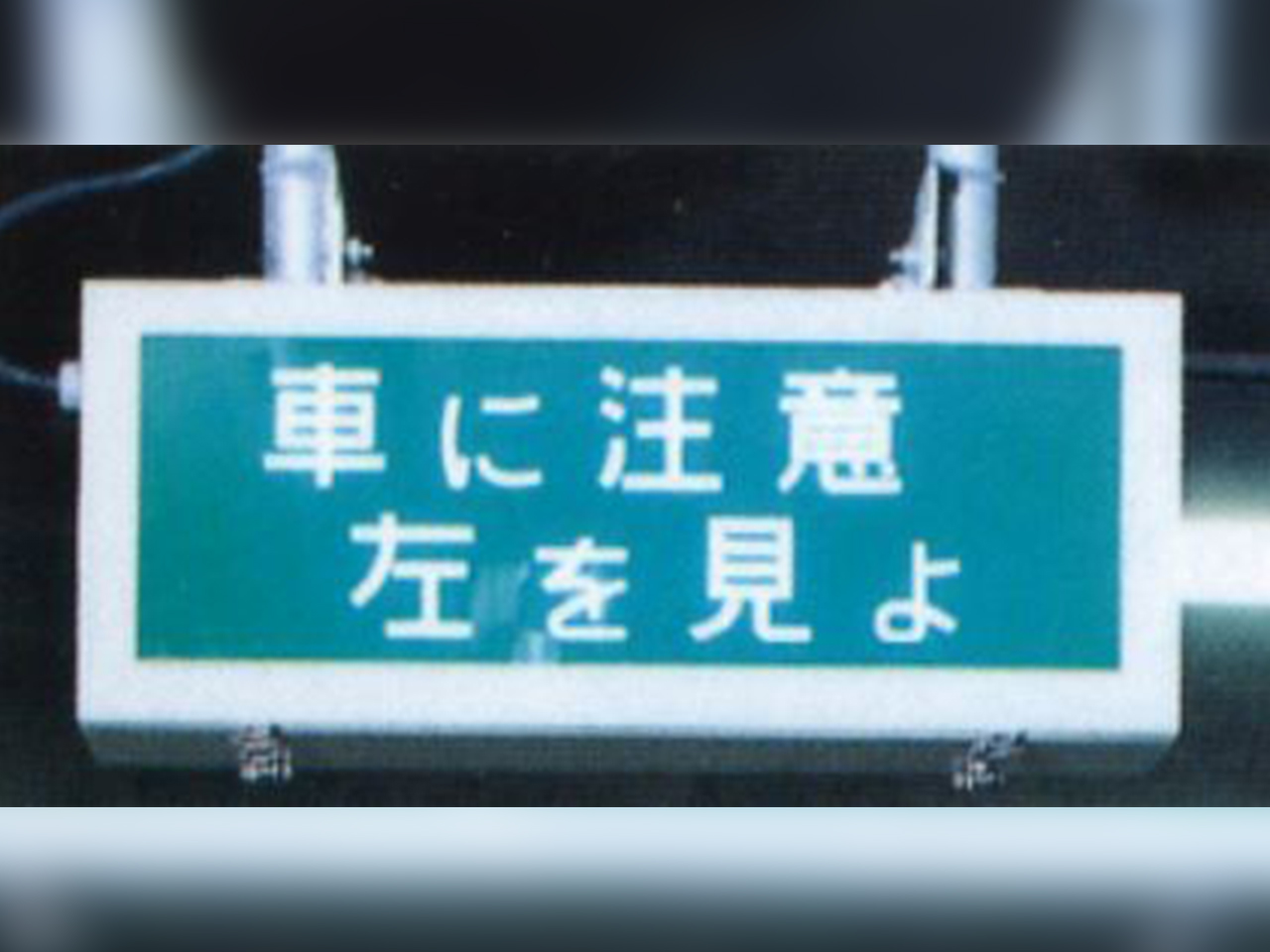

  • 飛出し注意灯(S5)

    避難連絡坑の出入口部に設置し、車道への飛出し注意を促すとともに、避難連絡坑の所在を表示します。

    [仕様]
    表示面寸法:W660mm×H220mm
    設備容量:65VA以下(LED)

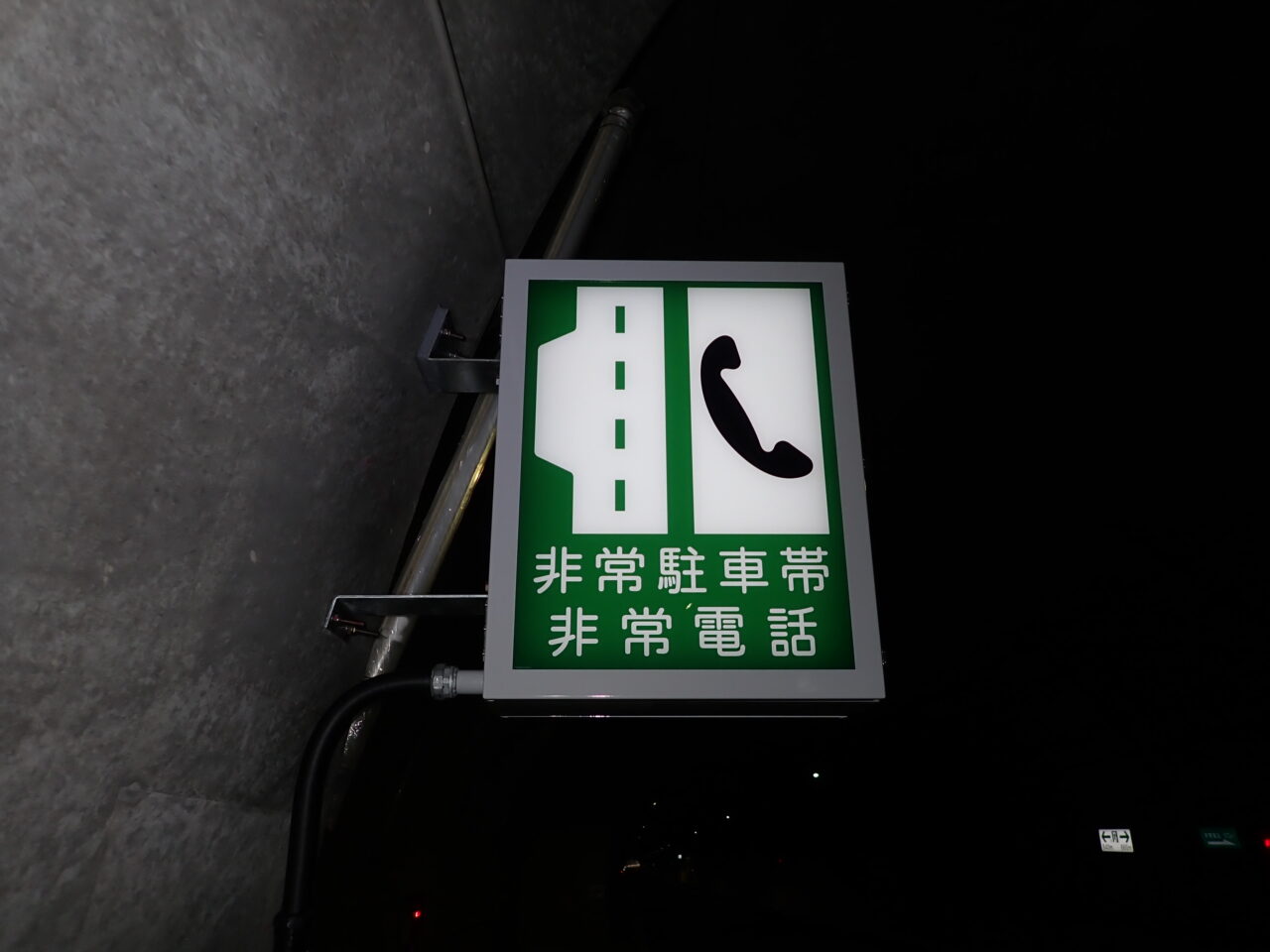

  • 非常駐車帯・非常電話表示灯 (S6)

    トンネル壁面に設置し、非常駐車帯および非常電話の位置を表示します。

    [仕様]
    表示面寸法:W480mm×H630mm
    設備容量:片面40VA以下(LED)、両面80VA以下(LED)

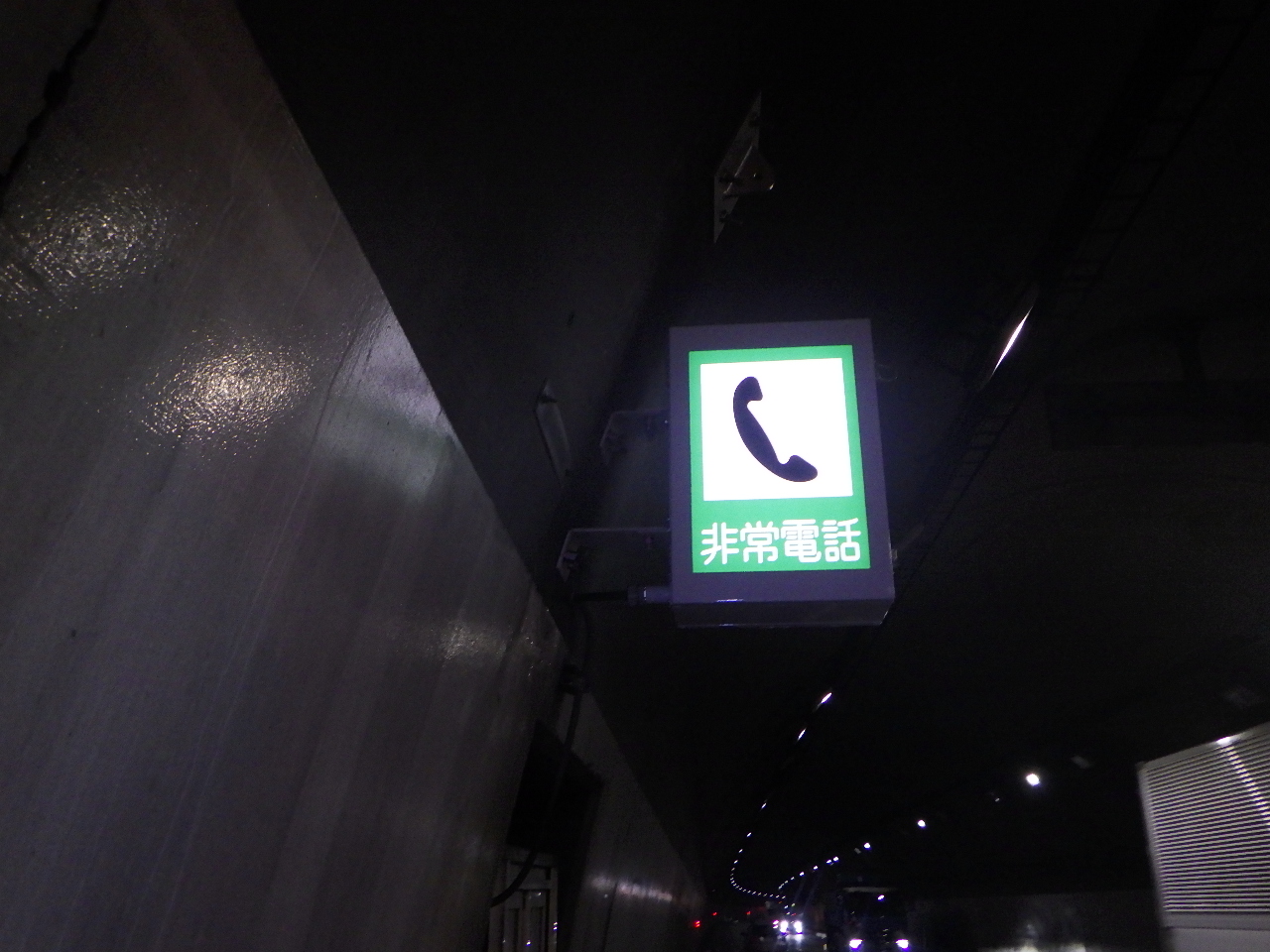

  • 非常電話案内標識 (S7)

    非常電話収納箱(ボックス型)に併設し、非常電話機の位置を表示します。

    [仕様]
    表示面寸法:W296mm×H416mm
    設備容量:35VA以下

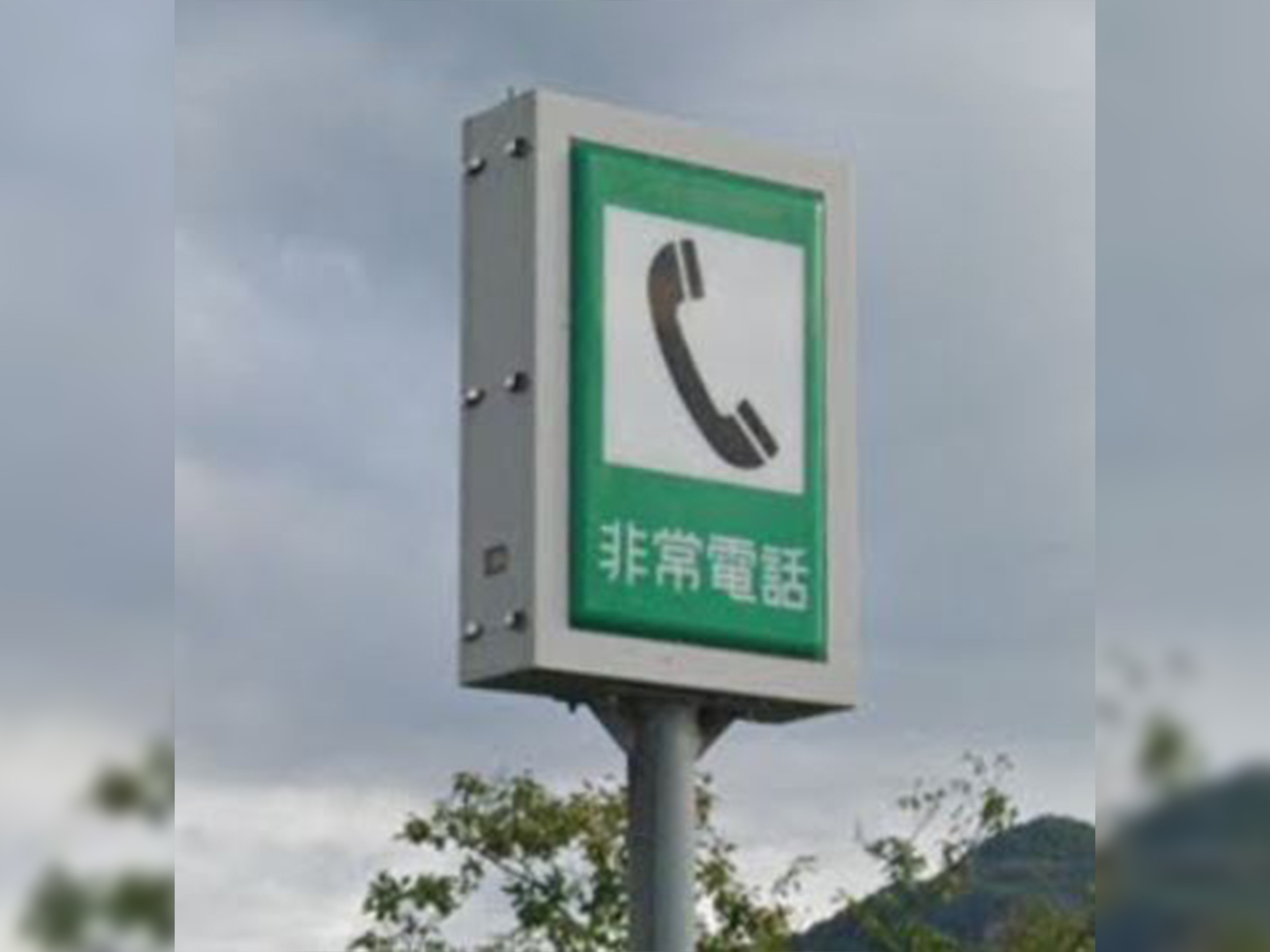

  • 明かり部非常電話案内標識 (S8)

    明かり部の非常電話機に併設し、非常電話機の位置を表示します。

    [仕様]
    表示面寸法:W700mm×H1,000mm
    設備容量:120VA以下
