名古屋電機工業株式会社

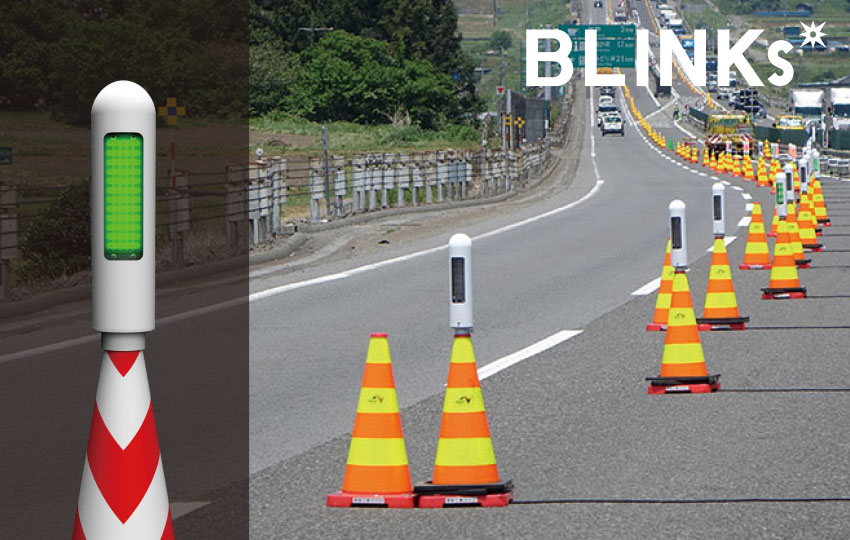

BLINKs 可搬タイプ

走光型運転支援灯システム

走行進路の誘導・注意喚起や、速度超過・低下対策など、導く光で安全にスムーズにドライバーを誘導します。
特徴
仕様

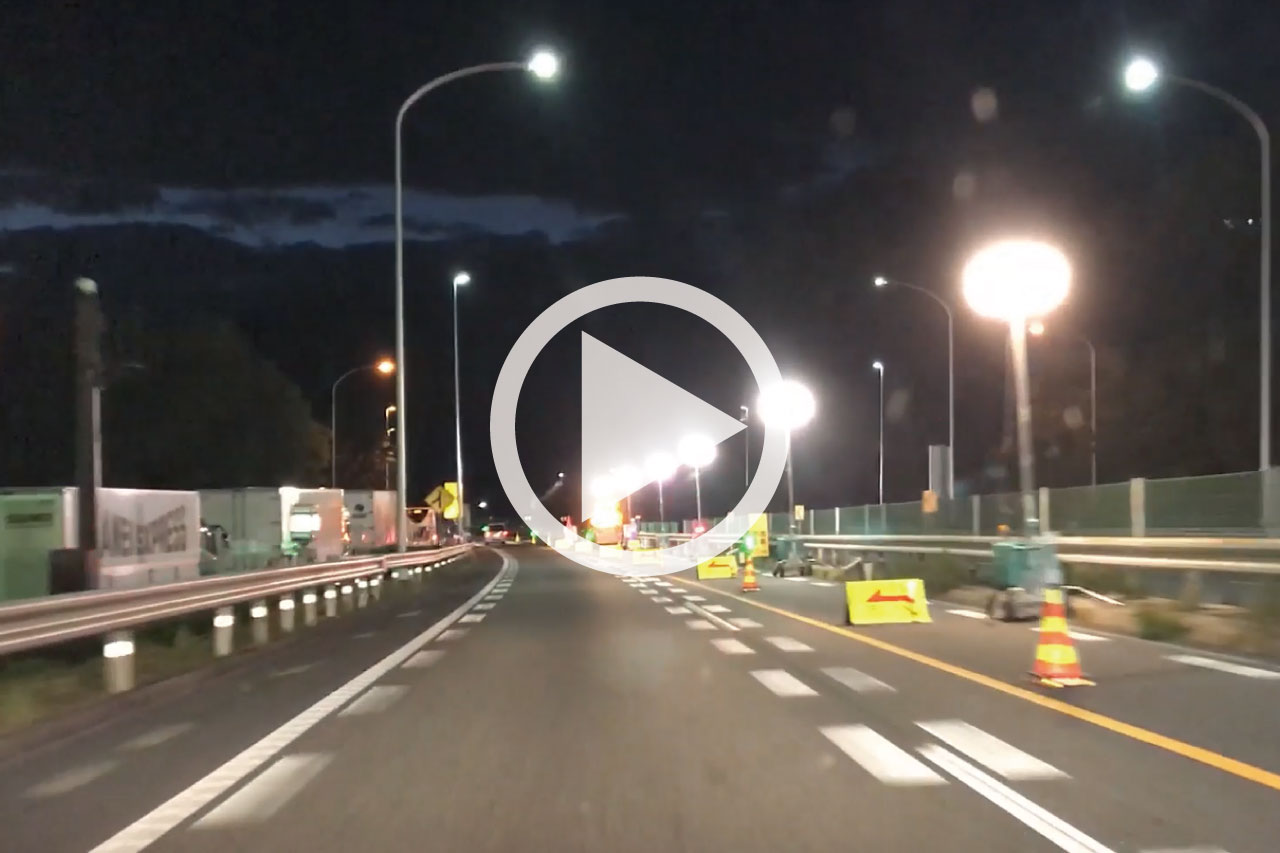

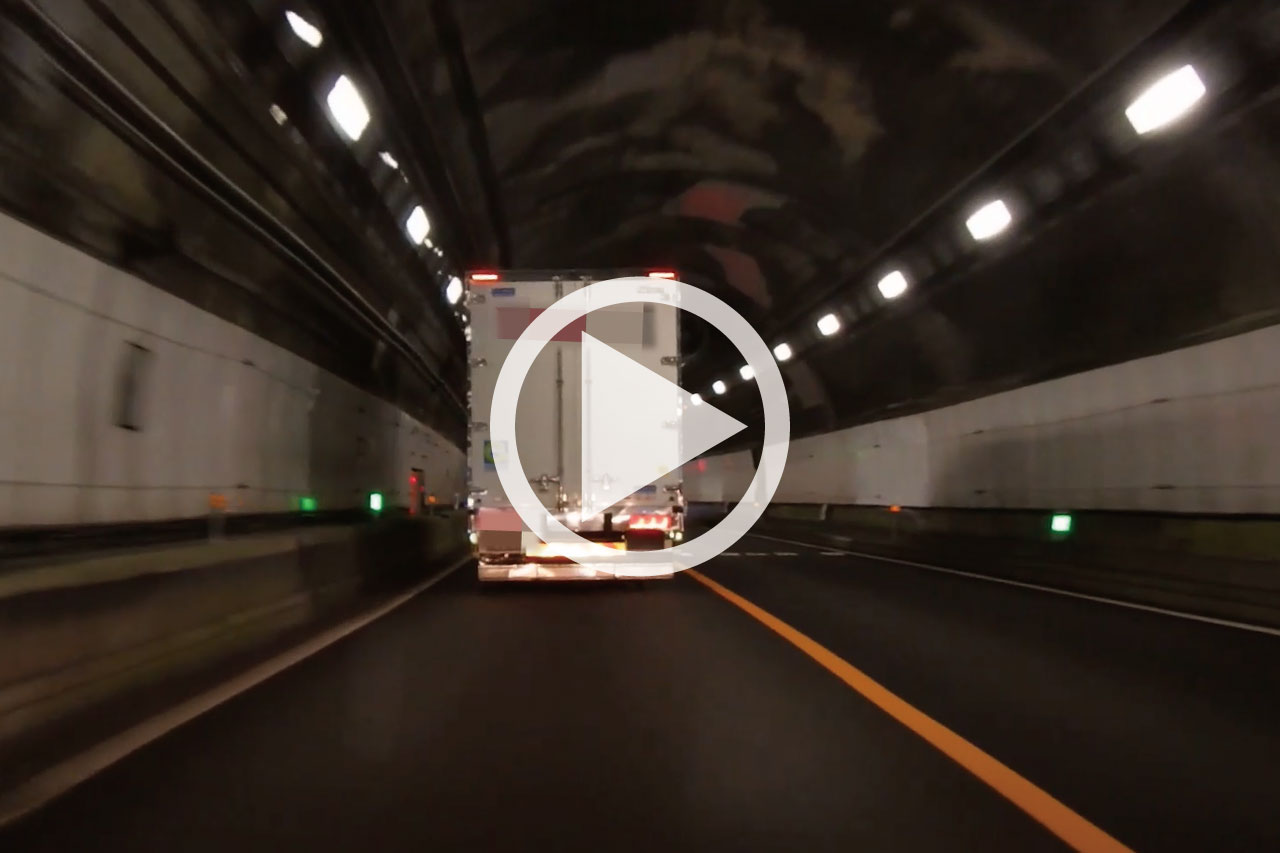

導入事例

導く光で安全に!~走光型視線誘導によりスムーズにドライバーを誘導~

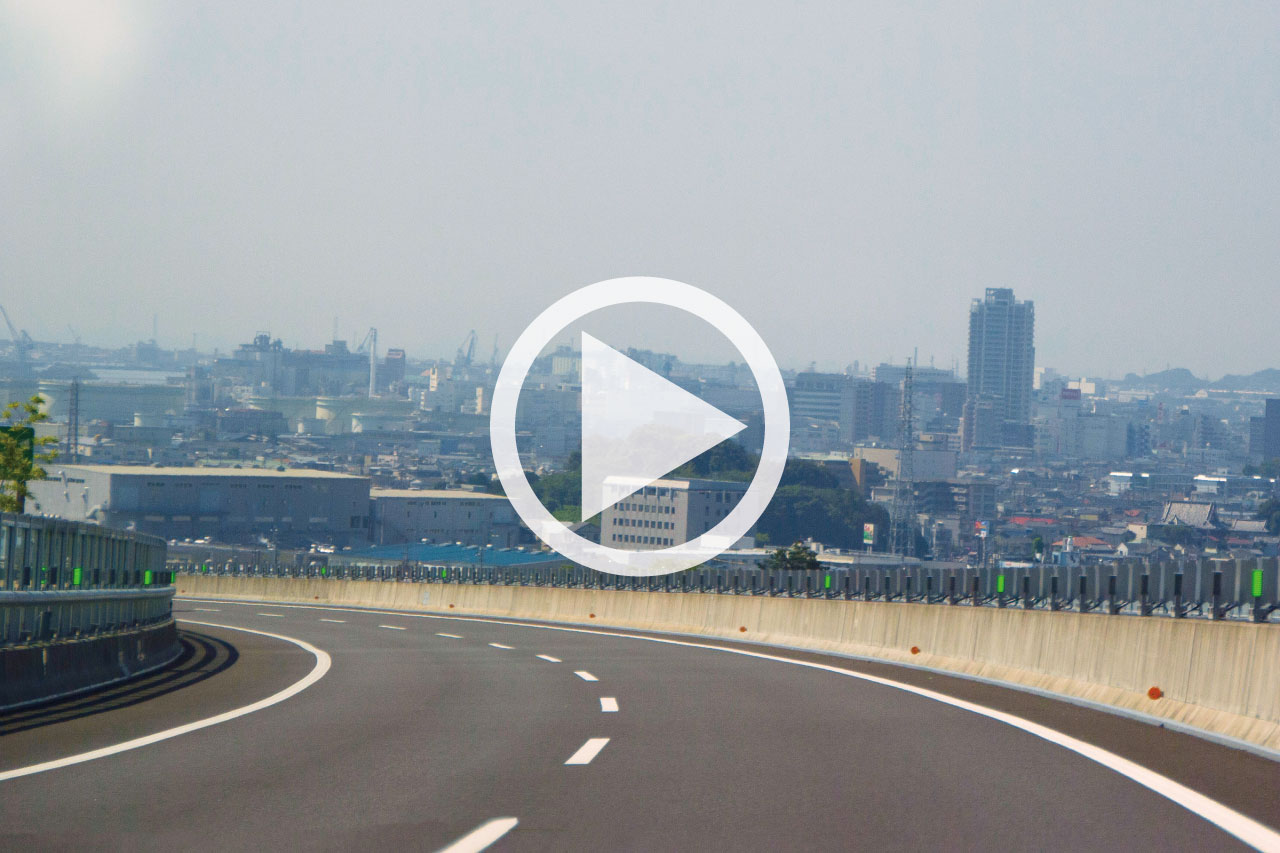

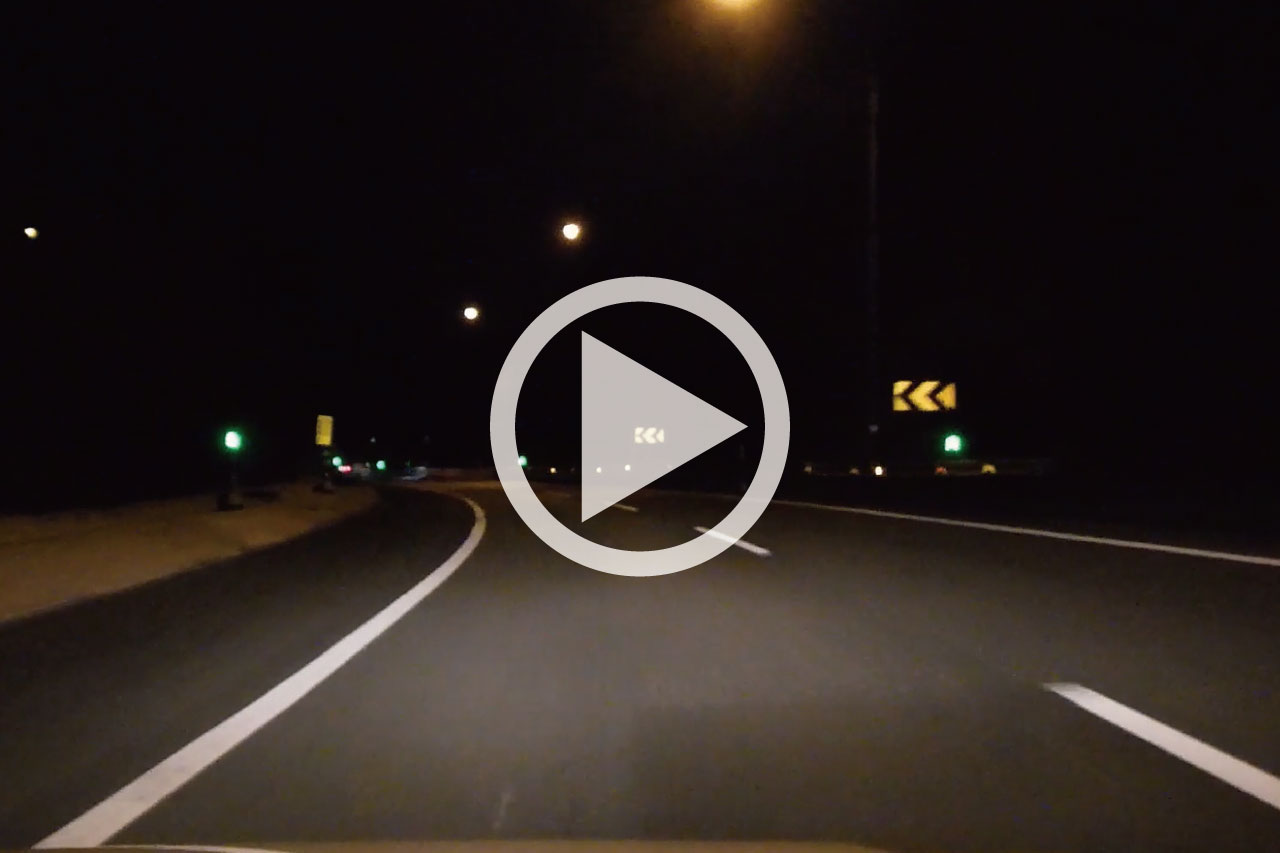

動画説明
(画像をクリックすると閲覧いただけます)

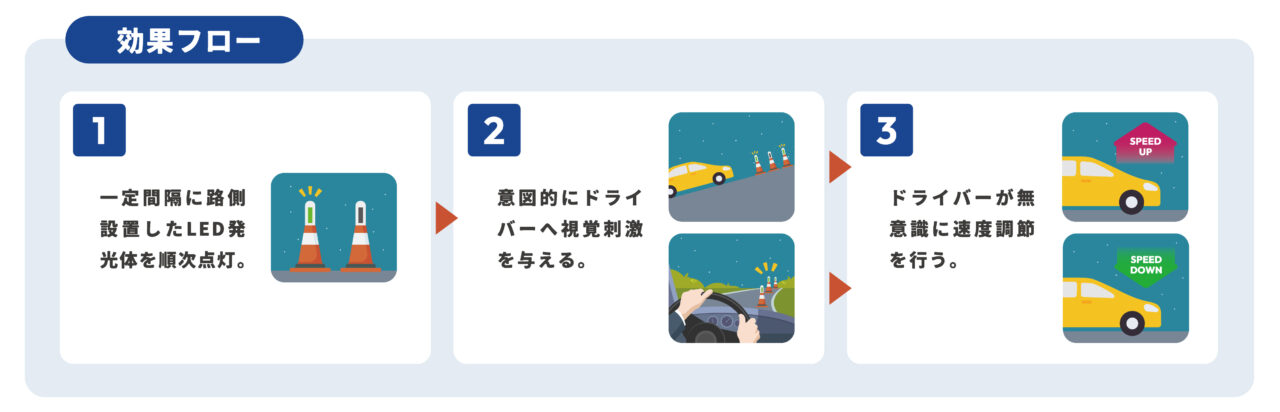

効果フロー

1.一定間隔に路側設置したLED発行体を順次点灯
2.意図的にドライバーへ視覚刺激を与える
3.ドライバーが無意識に速度調節を行う

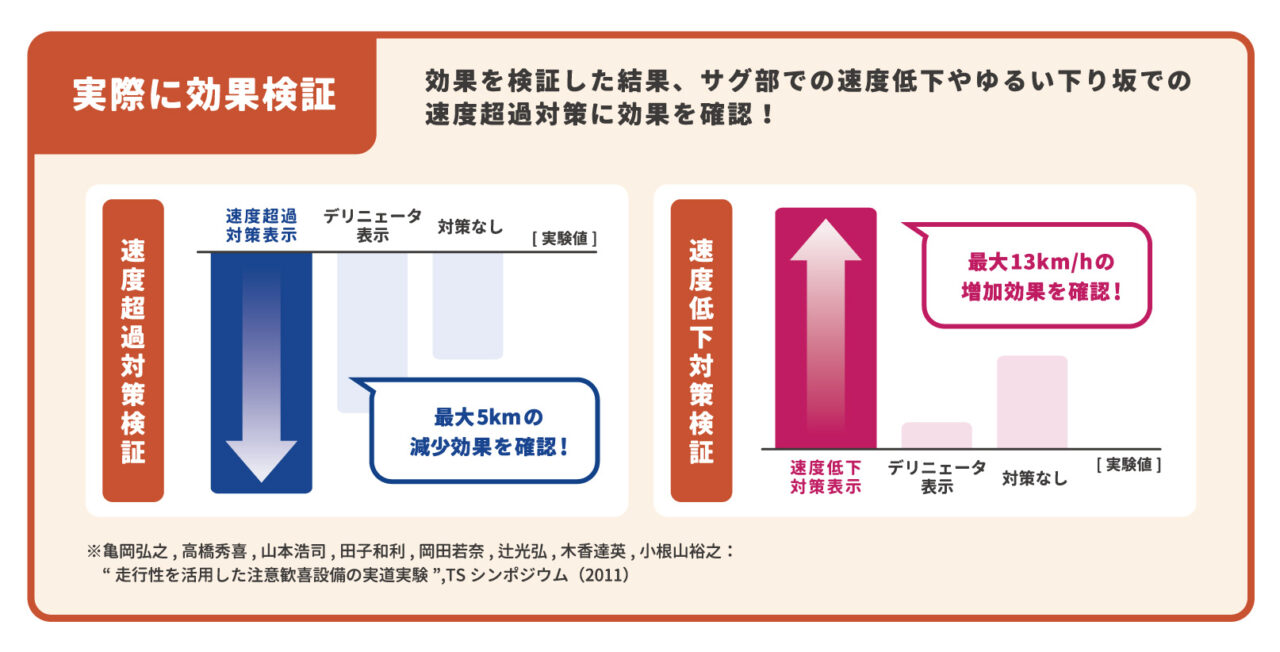

導入効果

サグ部での速度低下やゆるい下り坂での速度超過対策に効果的です

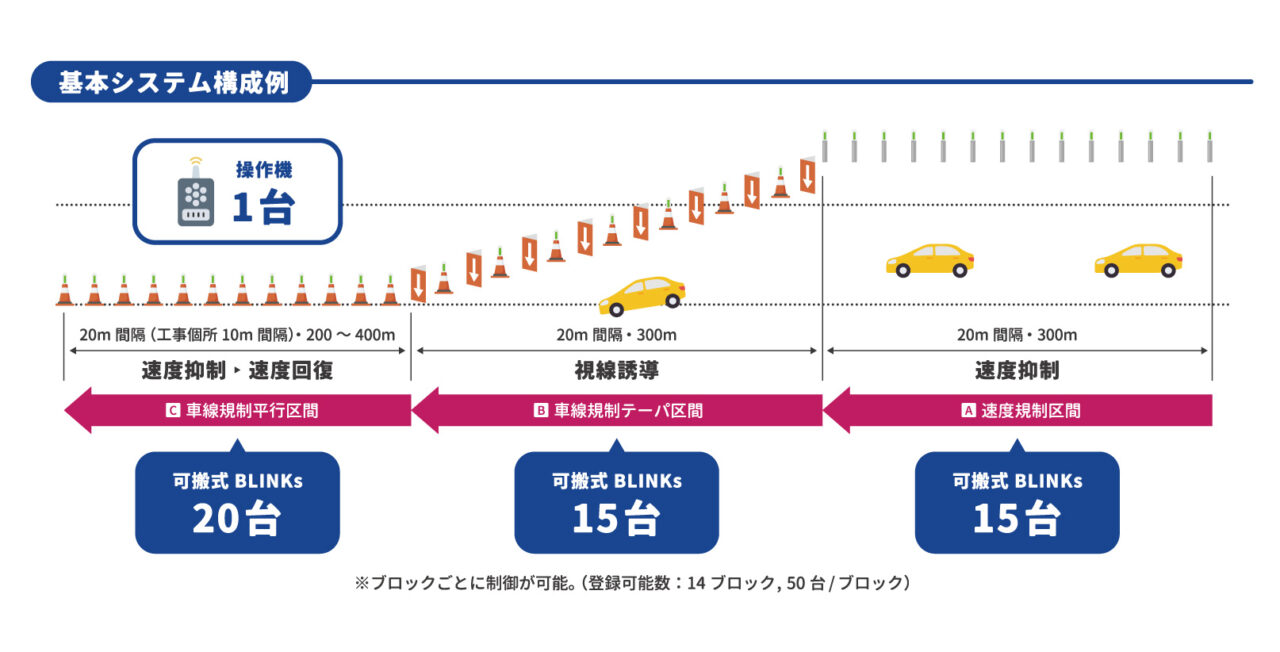

基本システム構成

<オプション>

●遠隔制御システム(携帯電話通信網を使用)
●トラカン連動

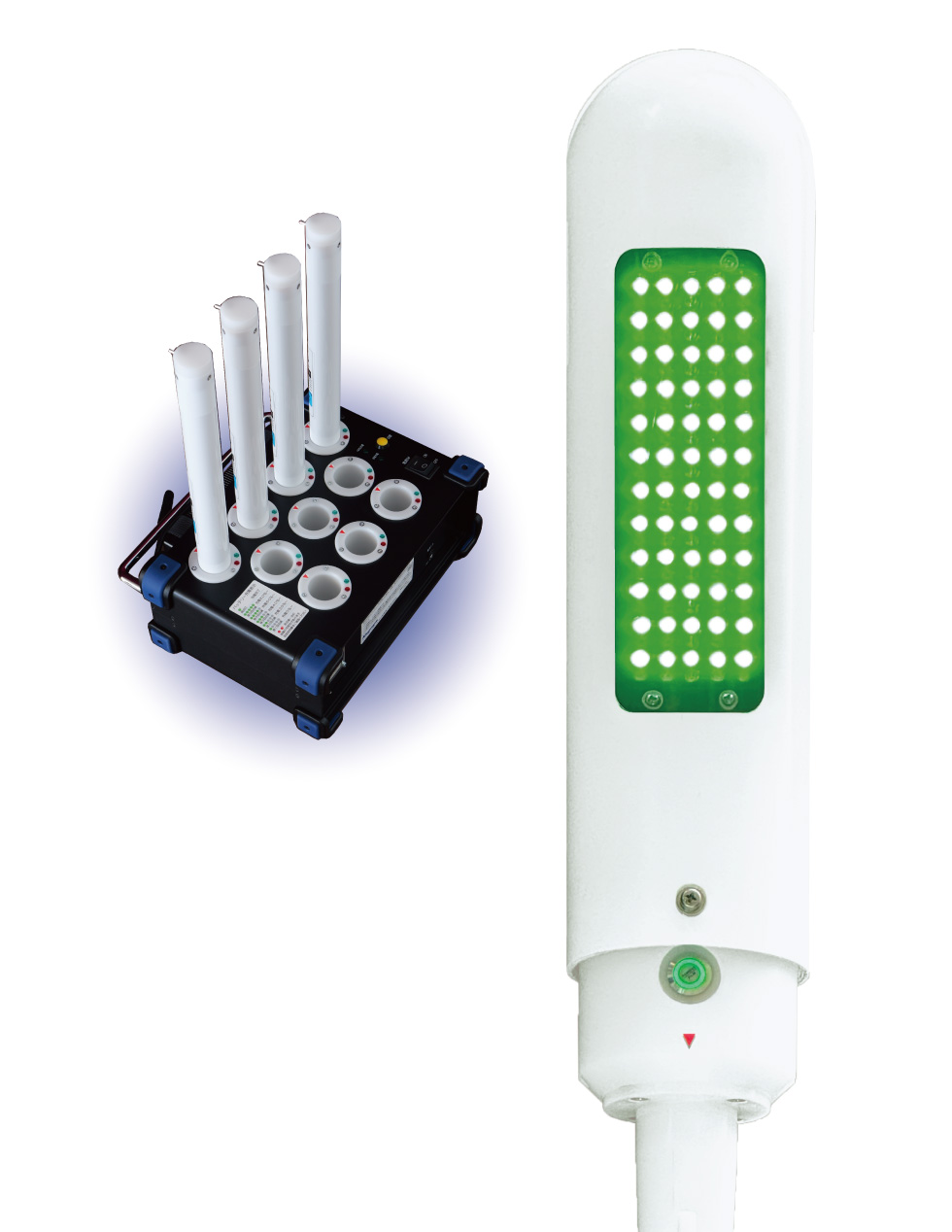

充電タイプ登場! 日々の交通規制利用に短時間で設置・撤去が可能です

日々の交通規制において渋滞緩和、誘導・注意喚起を行うために開発された充電式の走光型運転支援灯システム登場!
操作機から無線制御することが可能です

昼間でも広く明るい発光面

●発光輝度15,000cd/㎡以上
●「走行点灯(順方向、逆方向)」、「デリニェータ点灯・点滅」という多種類の発光パターンを搭載

設置・撤去が簡単!

●本体実装バッテリのため配線なし
●単体(バッテリ含む)で約2kgと軽量
●設置時は、GPSを利用した自動ペアリング機能で一括設定が可能

制御・監視が簡単!

●タブレットやスマホ端末から無線制御監視が可能
●同期点滅機能による隣接ブロック間の同期点滅が可能

充電が簡単!

●交換式のリチウムバッテリを使用
●バッテリ10個を同時に充電可能
●5~6時間の短期間で充電が完了

連動が簡単!

●同期点滅機能による隣接ブロック間の同期点滅が可能

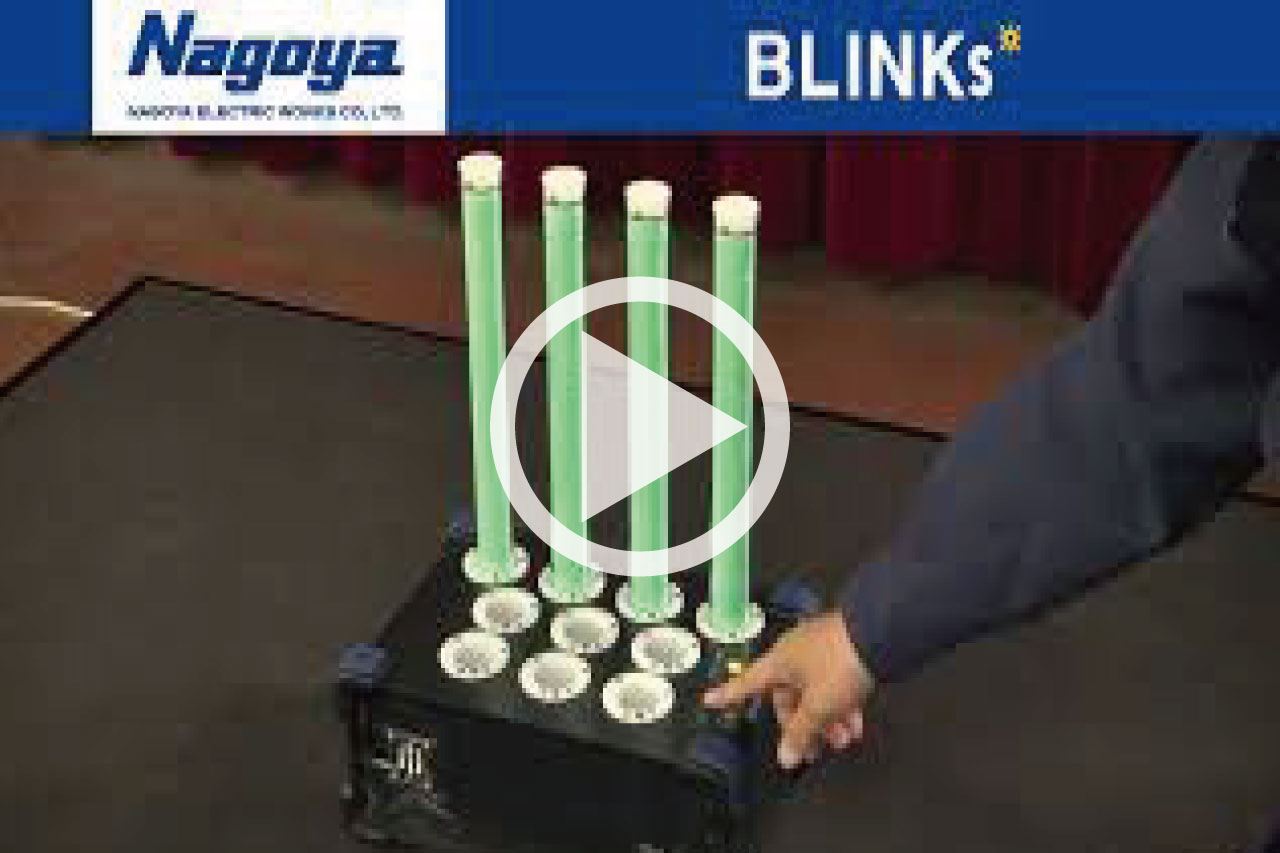

充電タイプBLINKs使用方法・点滅パターン

操作説明と点滅パターン

画像をクリックすると動画が再生します

システムイメージ

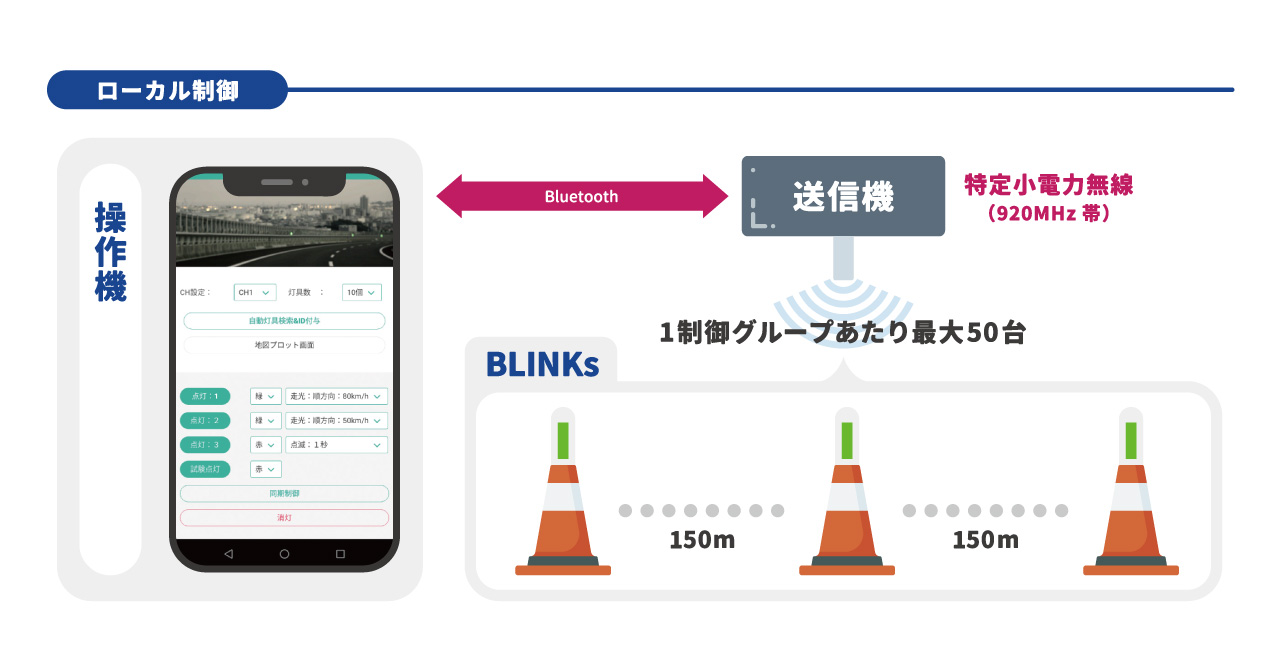

ローカル制御(充電タイプ推奨)

無線通信の届く範囲では制御を行うシステムです
(※無線の届かないエリアは、別グループに分けて制御する仕様)

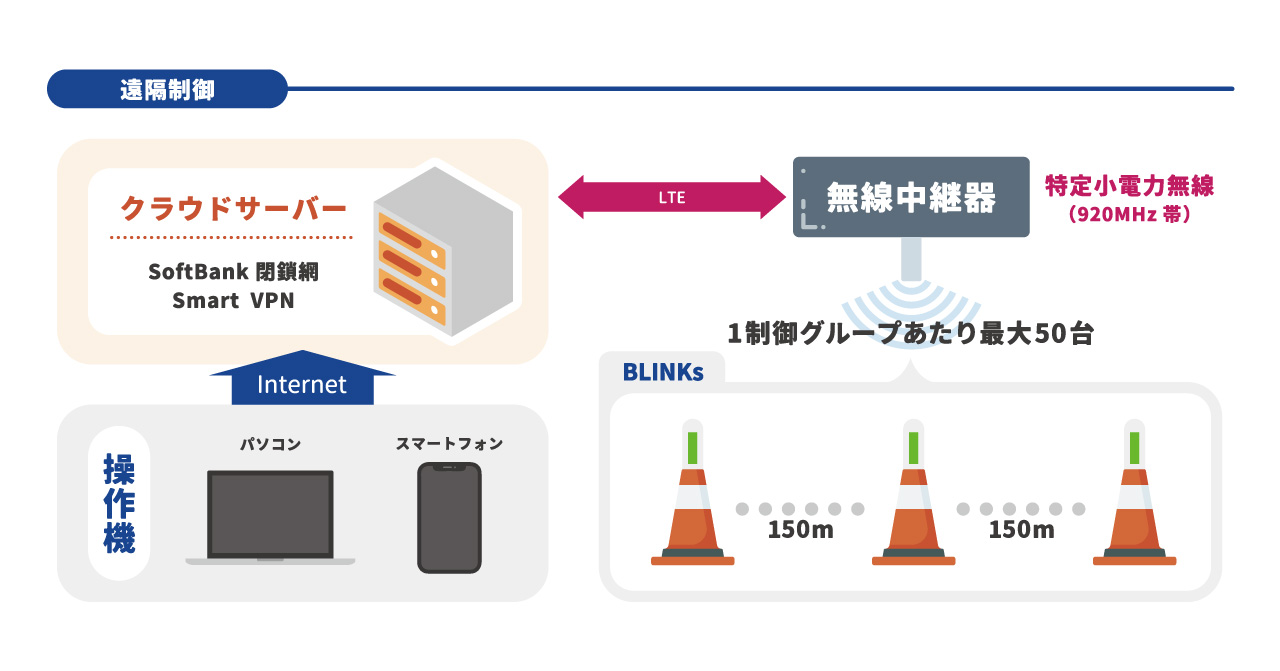

遠隔制御(外部電源タイプAC100V、ソーラーバッテリタイプ推奨)

携帯電話網を活用して遠隔制御を行うシステムです
(※現地に設置した無線中継器を介してBLINKs本体を制御する仕様)

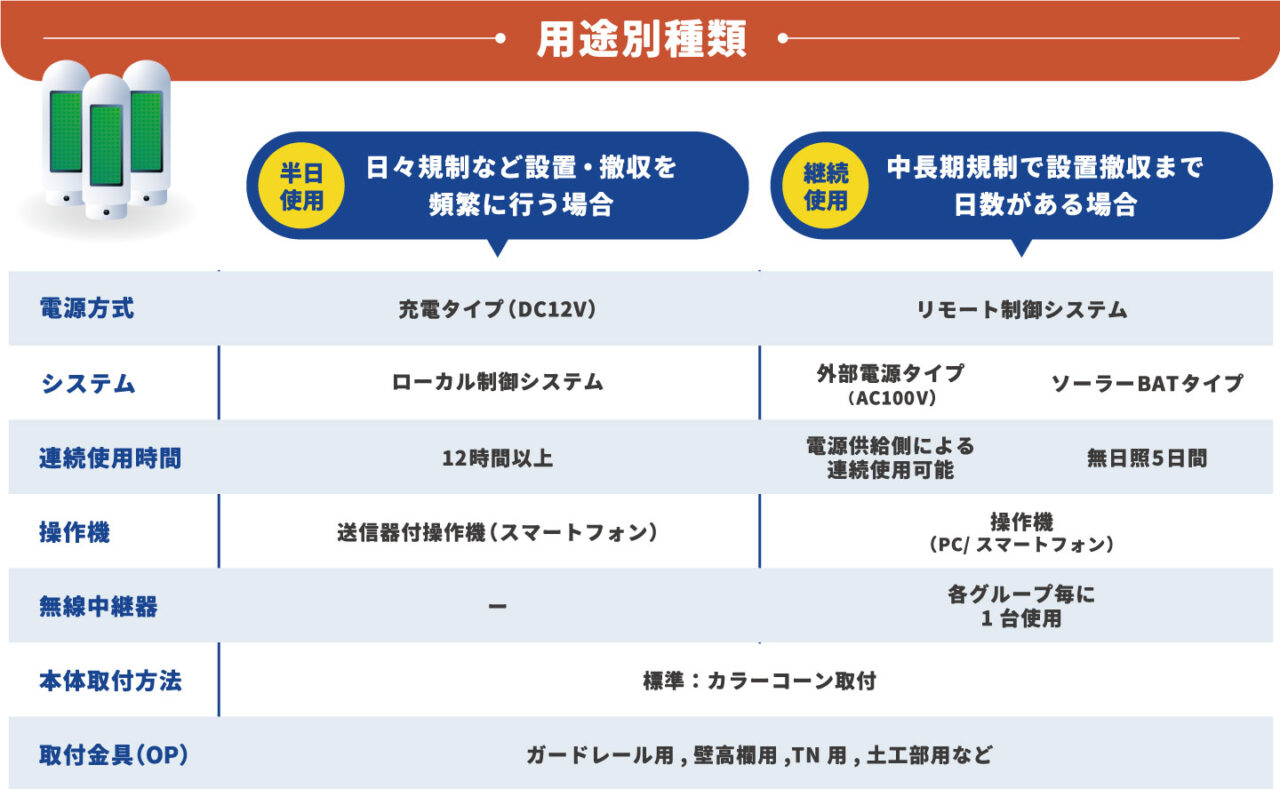

用途や使用環境に合わせてご利用いただけます

<半日使用>

日々規制など設置・撤収を頻繁に行う場合 ➡ 充電タイプ(DC12V)

<継続使用>

中長期で設置・撤収まで日数がある場合 ➡ 外部電源タイプ(AC100V)
                     ソーラーバッテリタイプ


詳細については左図をご確認ください
(クリックすると拡大いただけます)

走光型運転支援灯システム BLINKs可搬タイプカタログダウンロード

機器諸元 可搬式BLINKs

外形寸法 φ100×高さ380mm
筐体材質 ポリカーボネート樹脂製
重量 約2.0㎏(充電バッテリ含む)
制御方法 920MHz 帯無線通信方式(制御範囲は半径150m以内) 操作機による簡単制御(通常モード・トンネルモード)
表示方法 高輝度LED
表示色 緑・赤・混色(橙)
最大輝度 ●緑色:15,000cd/㎡(標準) ●赤色:15,000cd/㎡(標準)
※NEXCO 自発光デリニェータ標準仕様書 施仕第23114号 準拠
調光機能 2段階(時刻による自動切替)
故障検出 ●LED断線
●点灯データ異常検出
●通信異常検出
●故障パス機能
電源 AC100V,バッテリボックス,充電式バッテリ(DC12V)

※設置環境に応じたご要望も承ります。別途お問い合わせください。
※記載されている内容は改良のため予告なく変更される場合があります。ご了承ください。

機器諸元 電源方式

【バッテリボックス】

外形寸法 横354×縦354×高さ685(mm)
重量 17㎏
電池方式 鉛蓄電池
容量 無日照動作日数5日間
充電方式 ソーラパネルまたはAC100V供給

【充電式バッテリ】

外形寸法 直径35×長さ355(mm)
重量 500g
電池方式 リチウムイオン電池
容量 連続使用時間12時間(満充電時)
充電方式 専用充電器(10台同時充電可能)
