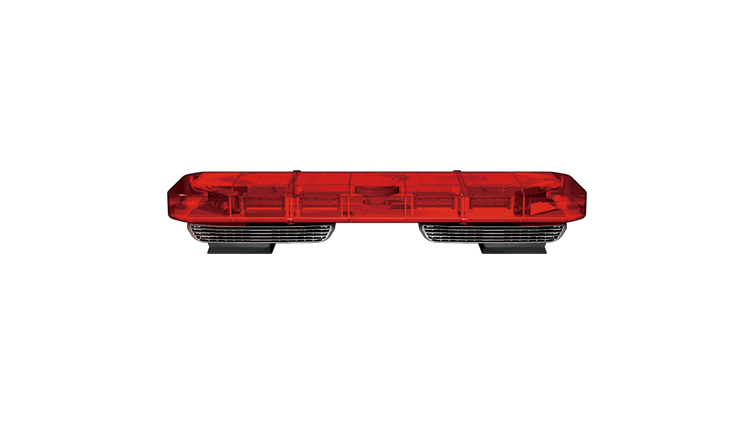

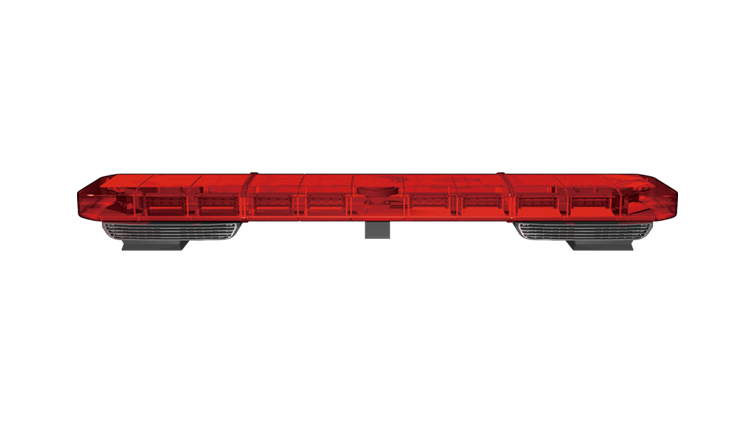

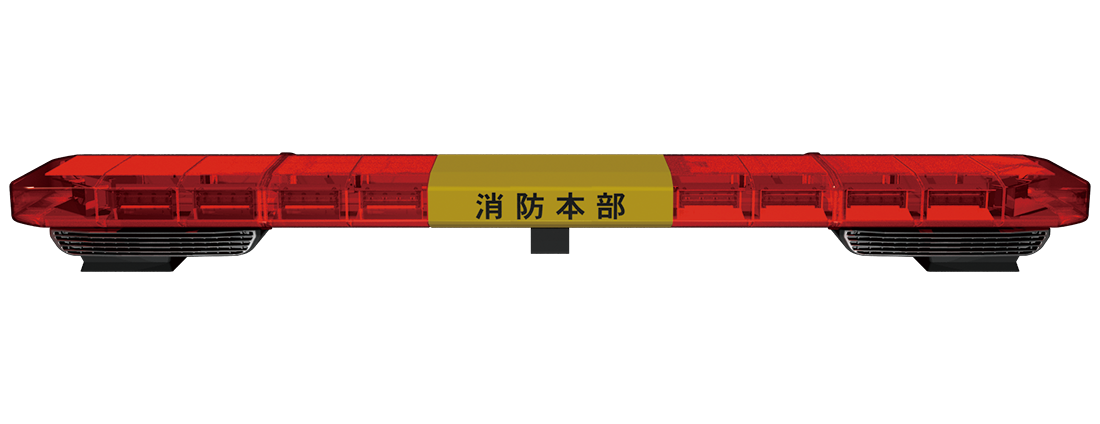

LED散光式警光灯 (赤色)

パトロールカーや消防車などの緊急自動車向けLED赤色散光式警光灯です。
特徴
仕様

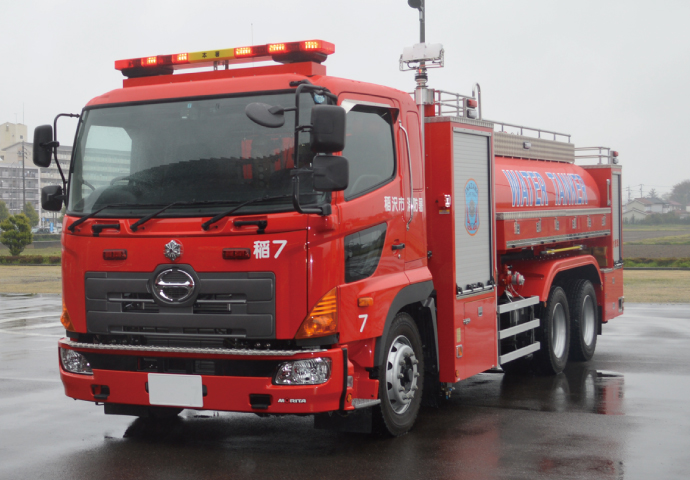

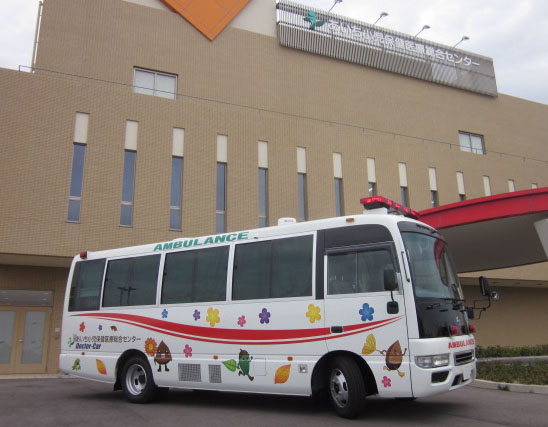

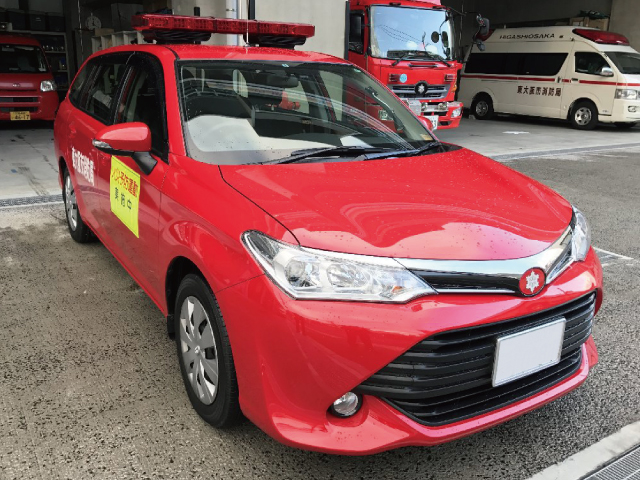

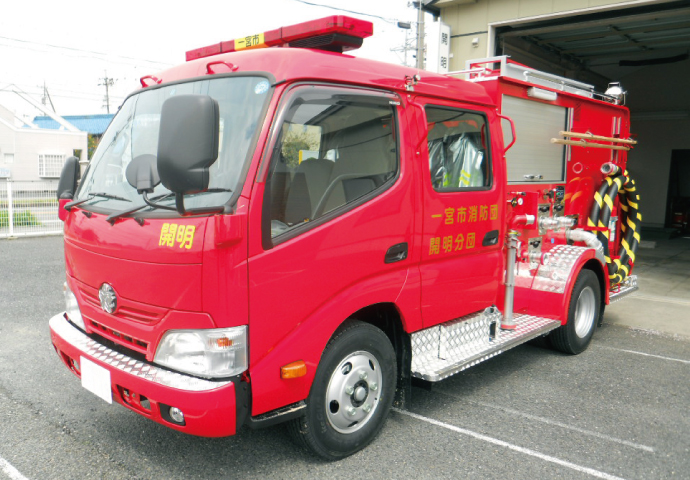

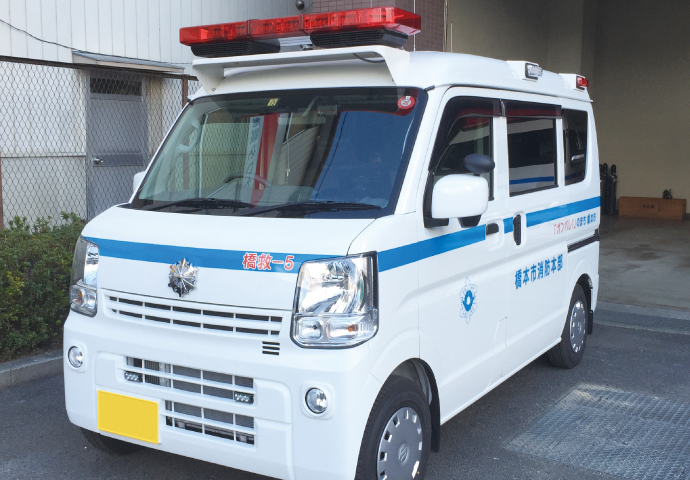

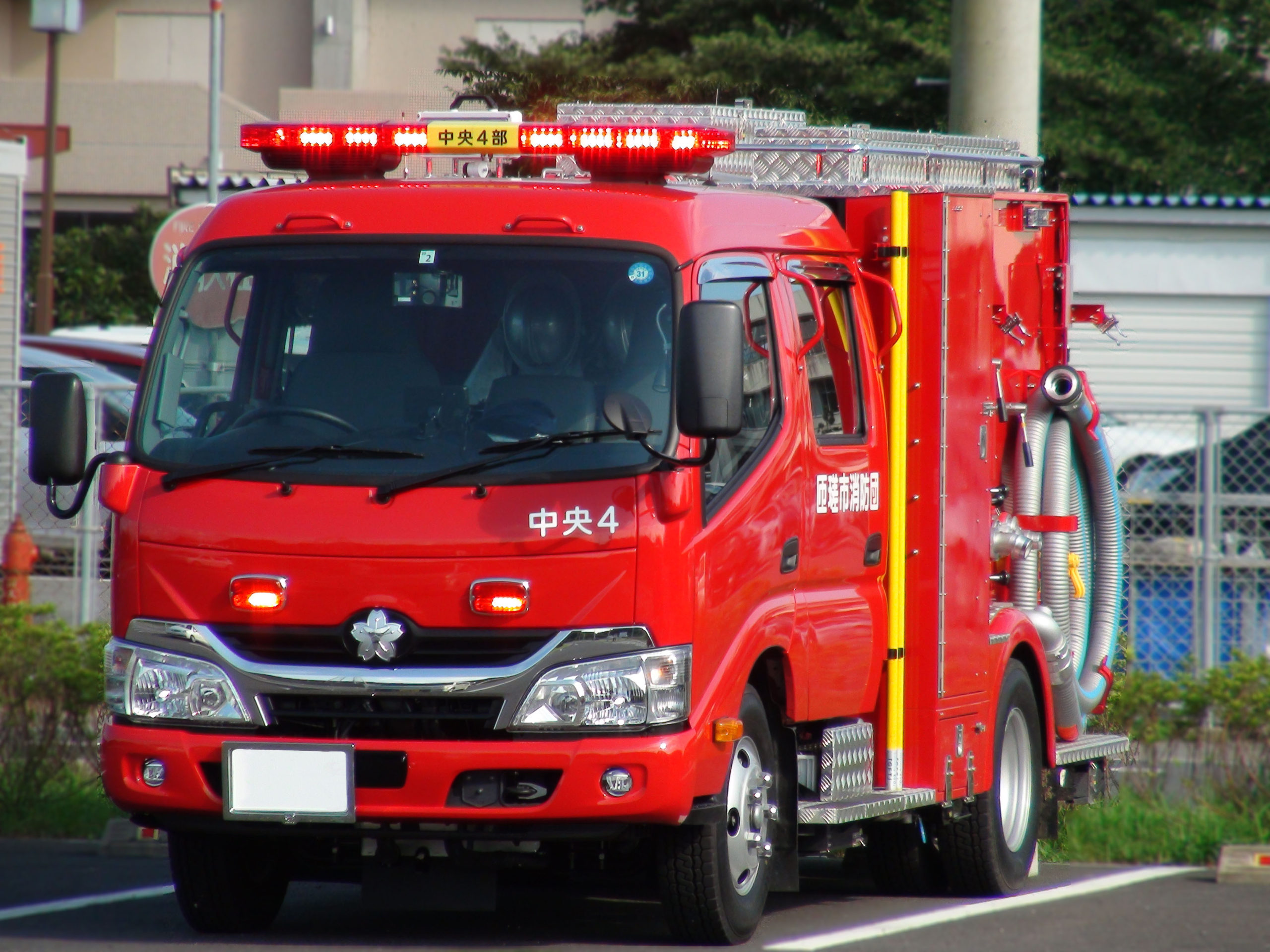

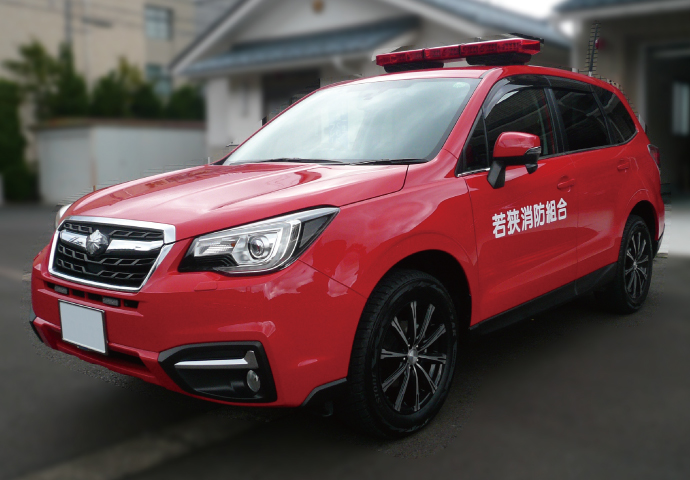

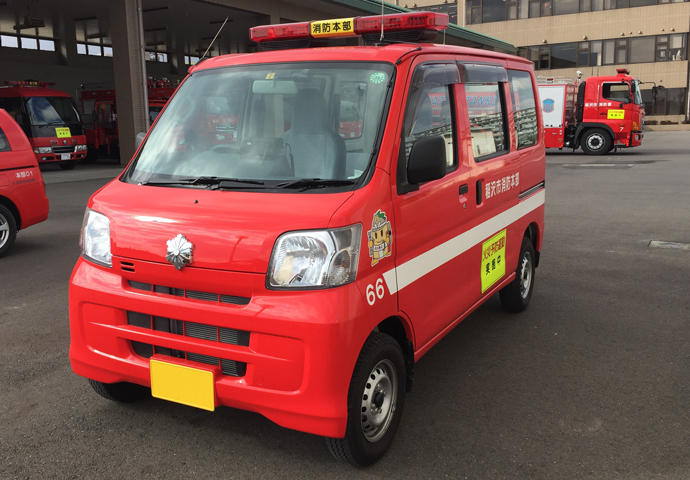

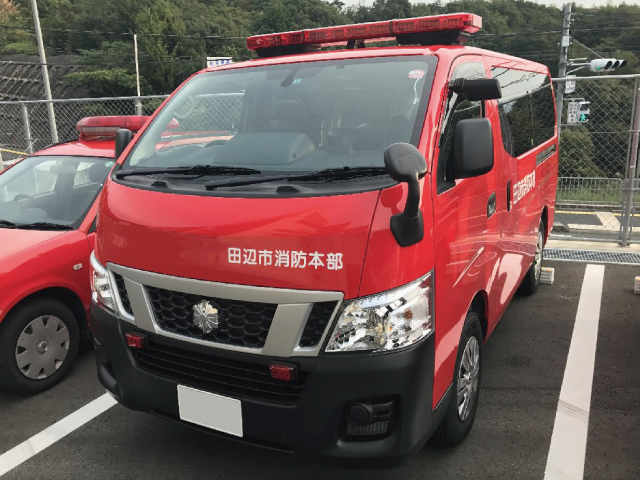

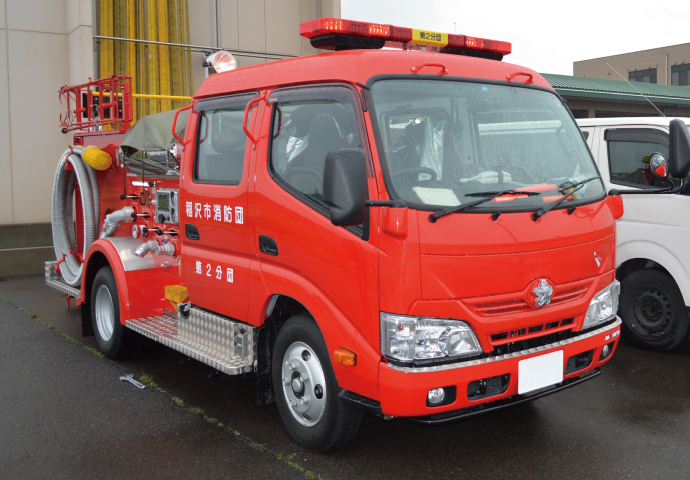

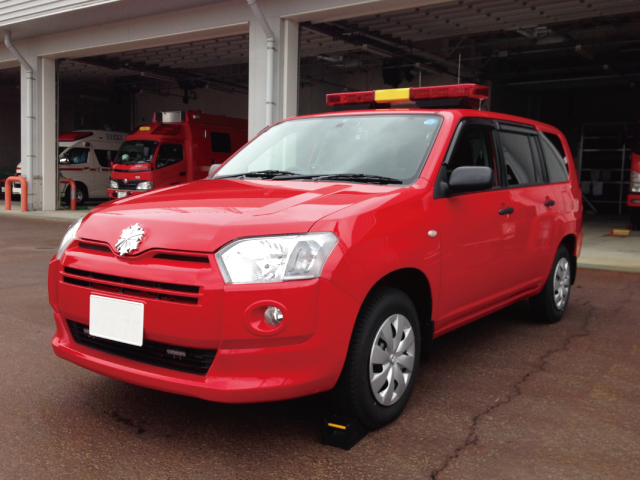

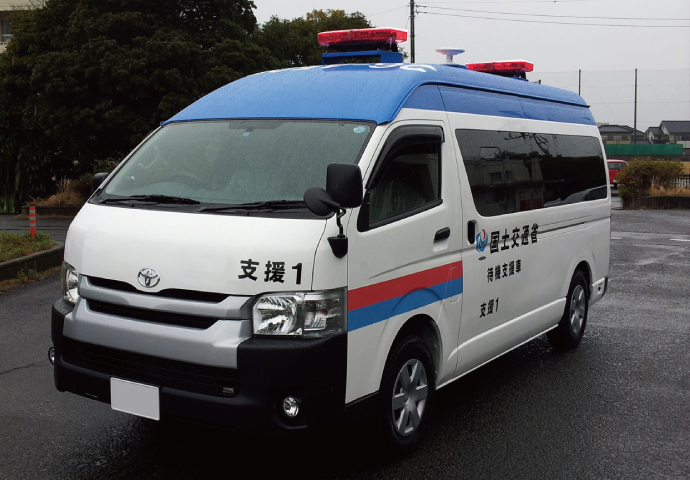

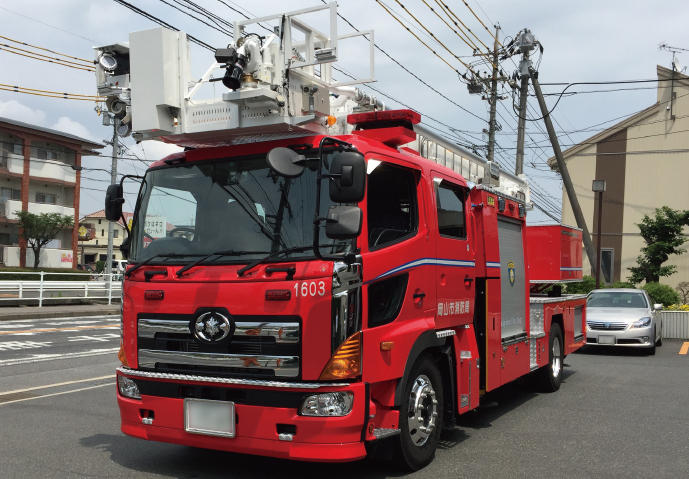

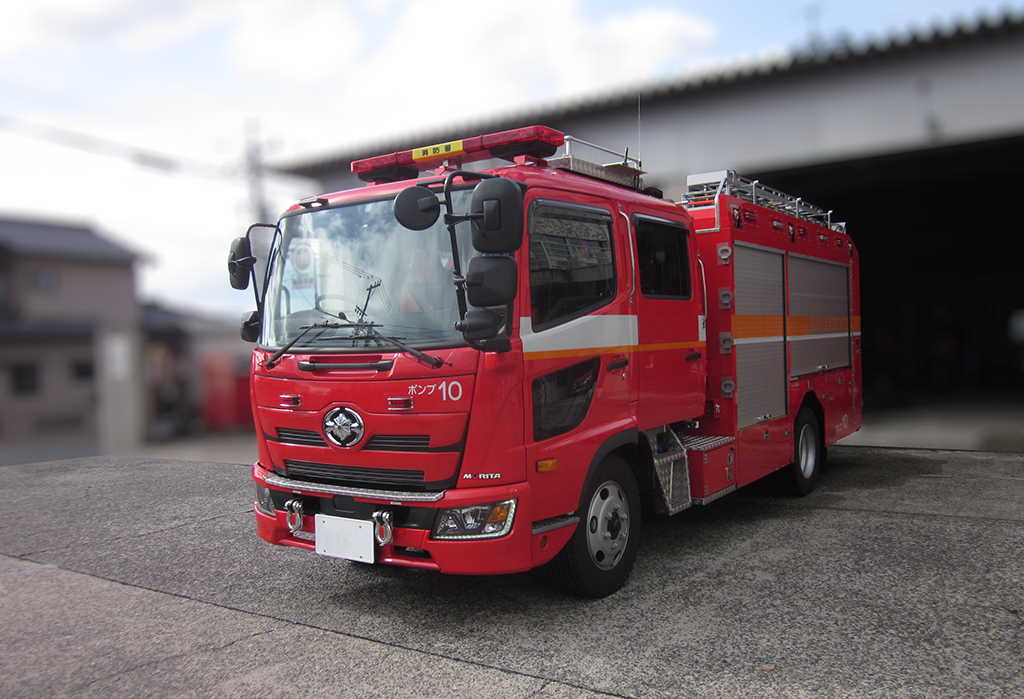

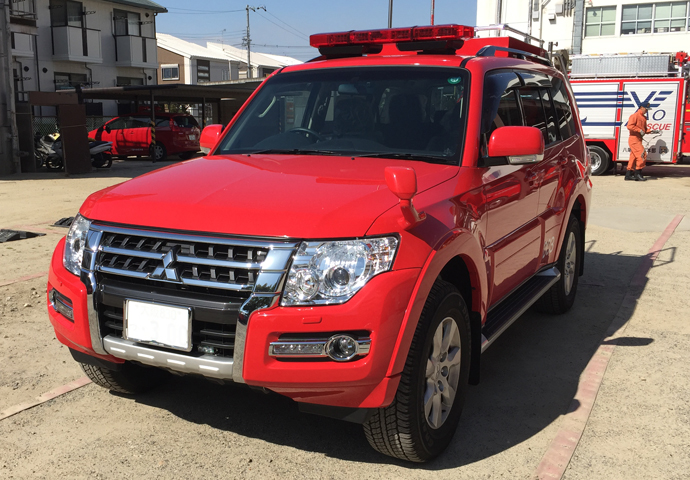

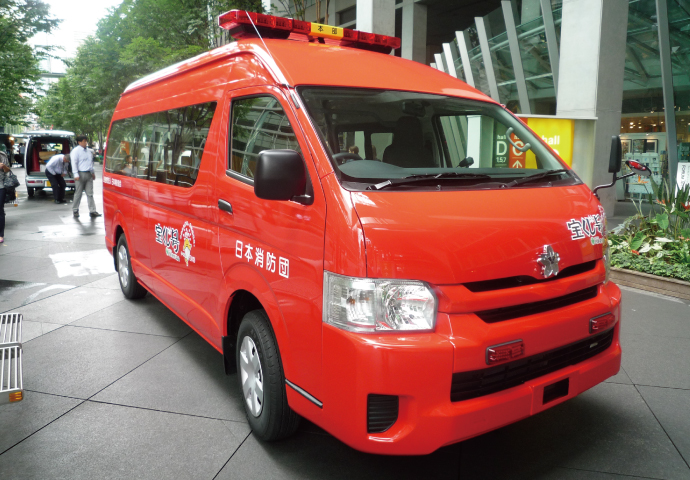

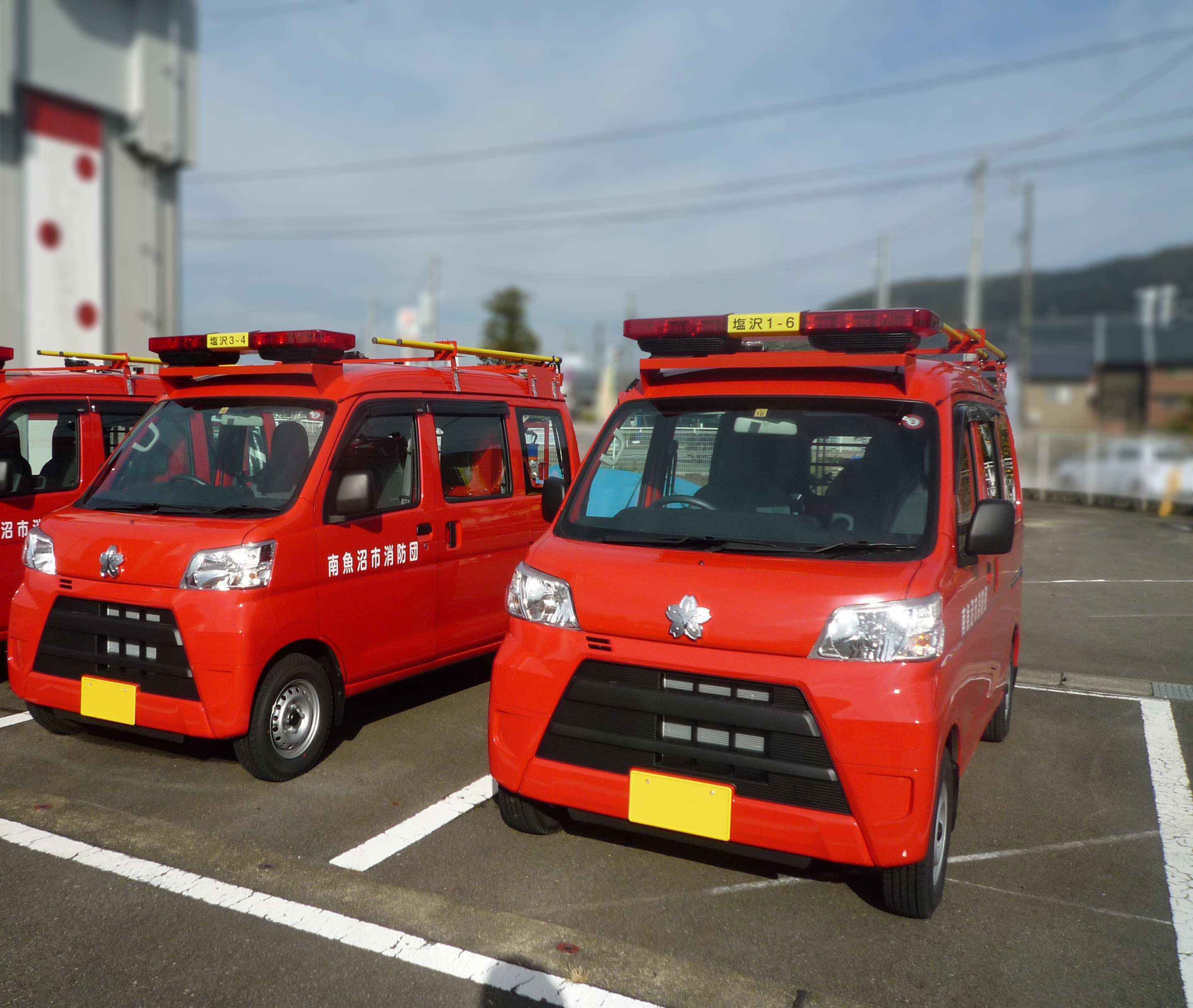

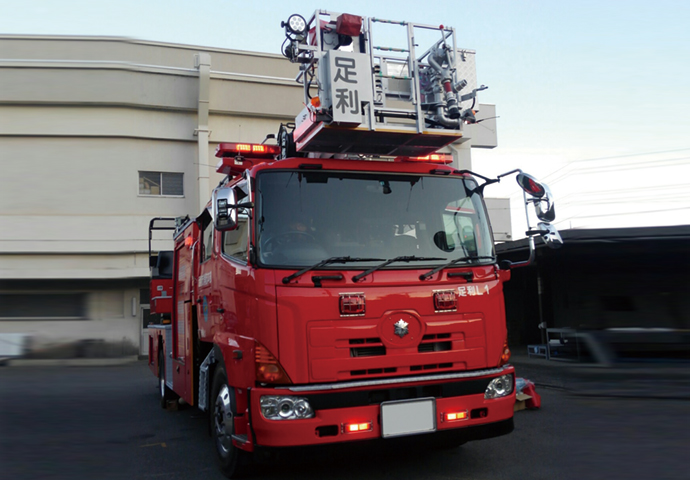

導入事例

<NEW>防眩機能付 登場!

【聴覚障がい者用バリアフリー対応】
聴覚障がいのある人にも視覚にて緊急走行時の判別が可能。

●パトロール中は、回転灯を疑似再現した緩やかな防眩機能の発光パターン採用。
(防眩機能:輝度を落とさず発光パターンだけを変化させ眩惑防止が可能)

●緊急走行時は、従来の緊急感のある発光パターンで発光。

<対応型式>

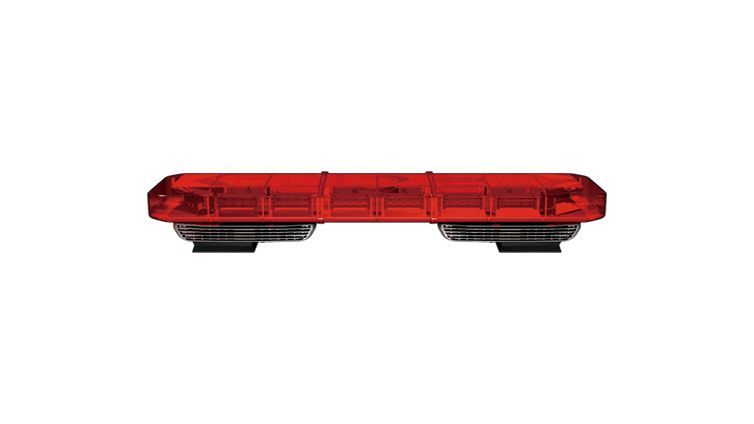

・XB12-APA50 EHT-029
・XB12-BPA50 EHT-028
・XB12-BPA50 EHT-029
・XB12-BPP00 EHT-029
・XB12-BPA51
・XB24-BPA51
【点滅パターン比較】
赤色 昼・夜 2パターン動画(※0:52まで)
(画像をクリックすると、動画が視聴いただけます)

眩惑防止の原理

① 個々のLEDユニット点滅方式は、明るさの時分割レベル制御にて、急激な光の
  点滅による不快グレア(目への刺激)を軽減します。

② ピークの明るさは全光点滅パターンと同様の「左ブロック:左回転」「右ブロッ
  ク:右回転」で疑似回転灯の発光パターンを採用しました。

スピーカーホーンと取付足を一体化

・広報用に威力を発揮

超薄型のスタイリッシュなデザイン

・全高152mm。車両の高さを抑えつつ、高い視認性を実現
・取付足を一体化したことにより、デザイン性アップ!

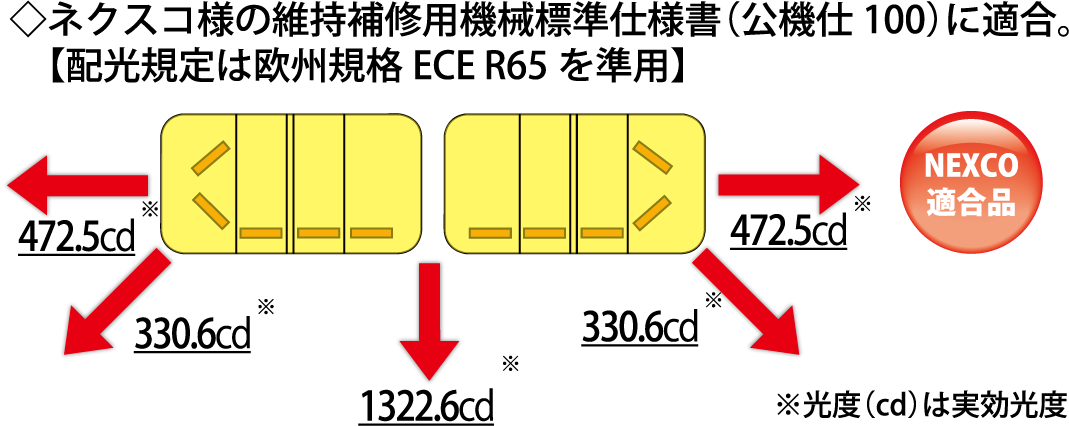

警告灯専用シームレス配光設計

新設計超薄型スピーカー

・電子サイレンアンプの16Ω線に結線してください。
・高指向性型のホーンスピーカーを左右に配置。
 警音方向(前後/前前)が選択できます。

取り付けやすさを追求

・取付ピッチはAが標準で、アングルをBの位置に取り付けると176mm短くなります。

降雪の影響を受けにくい形状

発光面に雪が付着しにくい形状で、降雪時にも威力を発揮します。

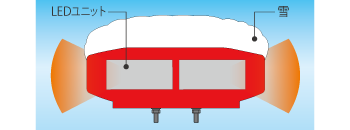

当社製品断面図

発光面に着雪しにくい

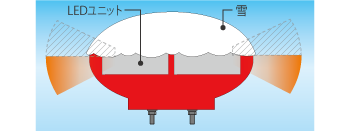

従来製品断面図

発光部まで雪がかぶりやすい

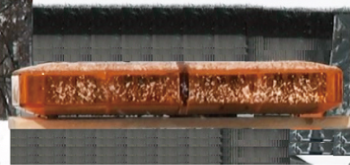

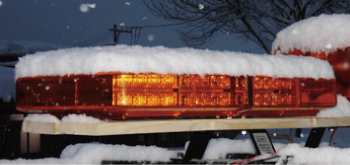

当社製品着雪状況

停車時
走行後

サイレン音圧測定値(スピーカー前後向きの場合)

緊急車の判定基準

道路運送車両の保安基準の細目を定める告示第231条
サイレンの大きさは前方20mの位置において90dB以上120dB以下であること。

後方へも拡声され、避難指示・勧告広報にも威力を発揮します。

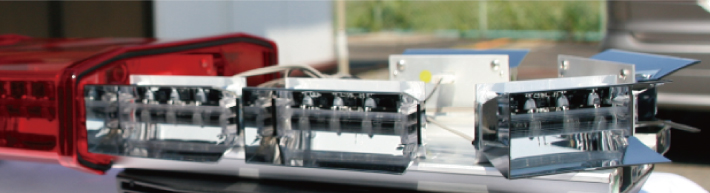

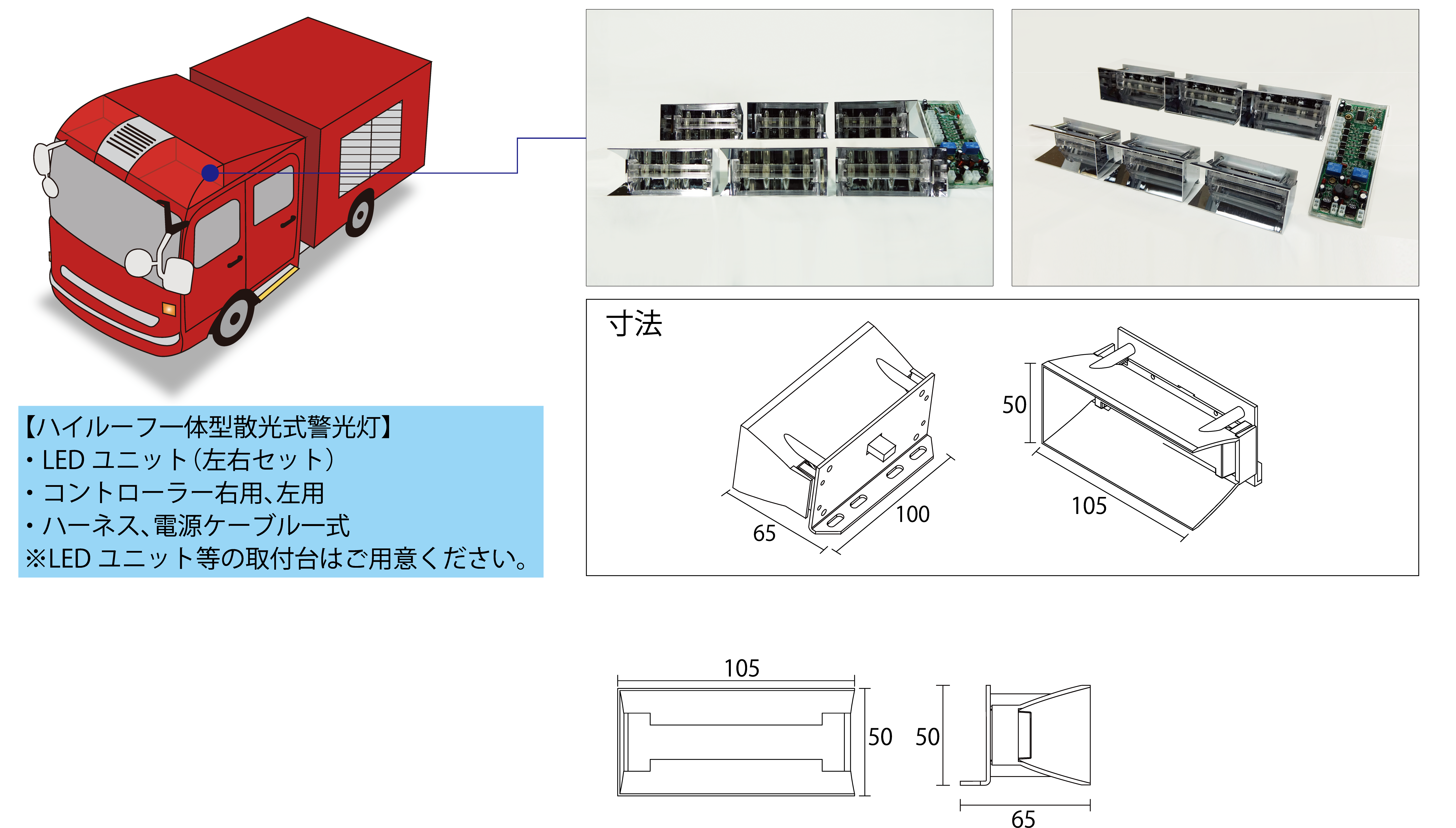

8. ハイルーフ一体型散光式警光灯用LEDユニットをご用意

・広角配光特性に優れ、切れ目なく均一に強烈な警告光を発します。

・LEDユニットの個数や配置についてはご相談ください。

点滅パターン

点滅パターン表

印象的な発光で高い注意喚起力を発揮します。
また、1/4減光機能付きで夜間の眩惑を防止します。
用途に合わせて点滅パターンを選択できます。

オプション

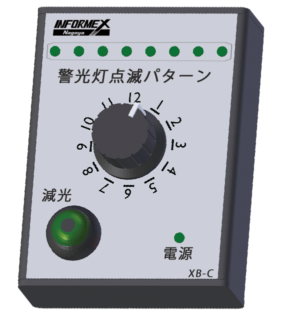

散光式警光灯コントローラー(型式:XB-C)

散光式警光灯コントローラー製品ページはこちら

点滅パターン1~12とウィンカー連動等が制御できます
(全光/減光2段階スイッチとの併用はできません)

希望小売価格:60,000円(税抜)

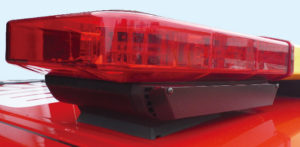

防雪カバー

希望小売価格:2枚セット 18,000円(税抜)
青、緑、白の標識灯もラインナップ

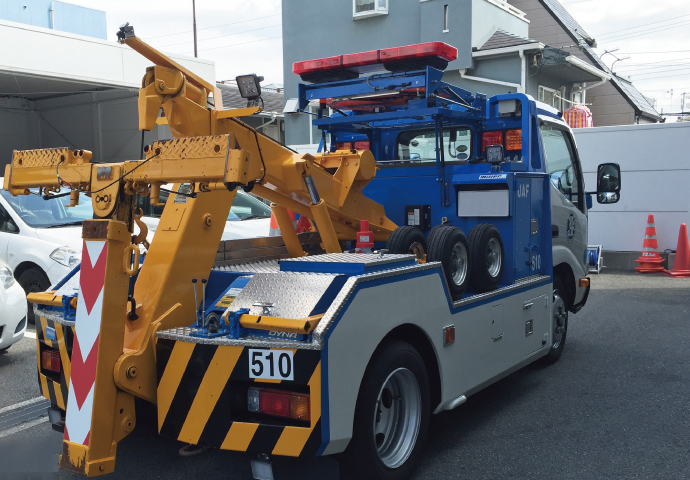

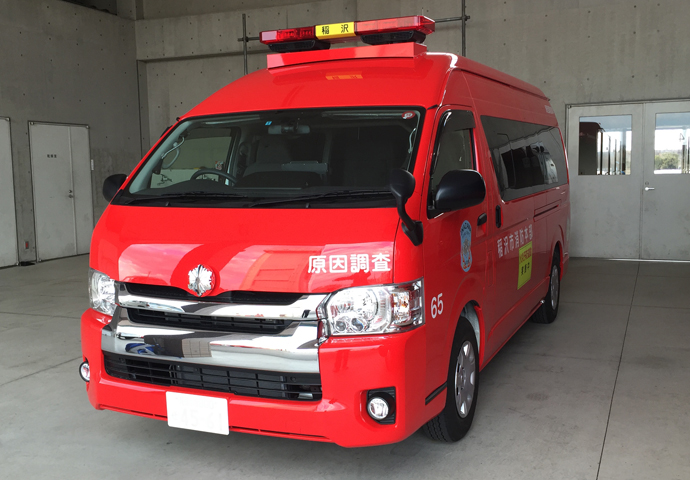

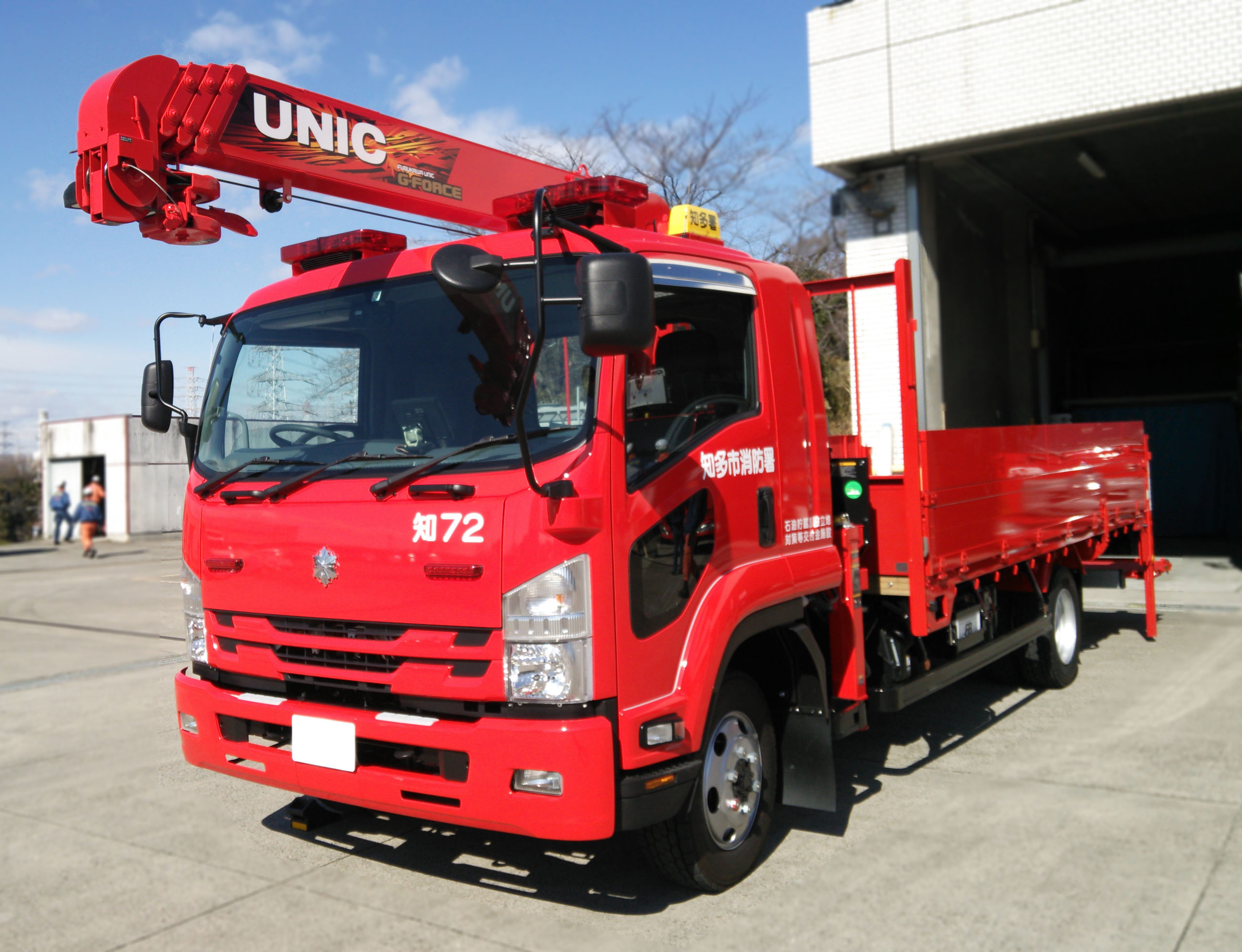

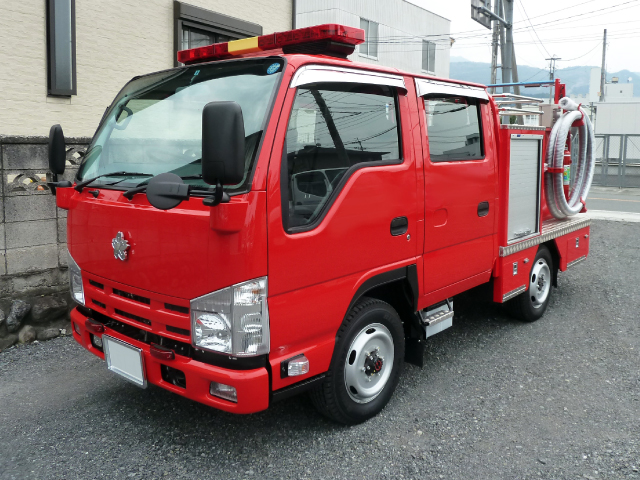

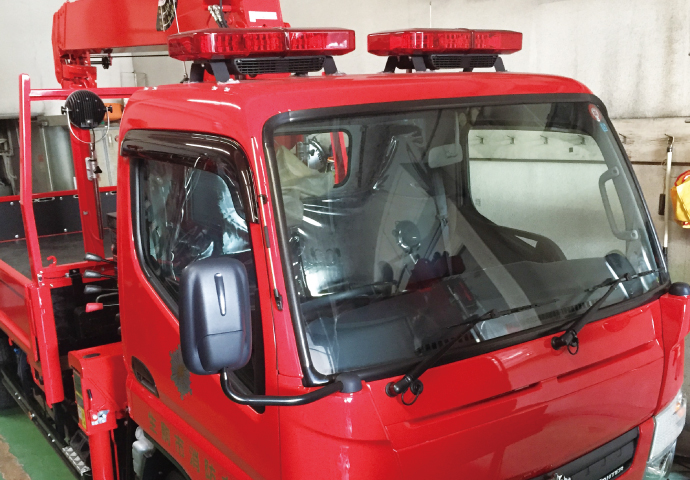

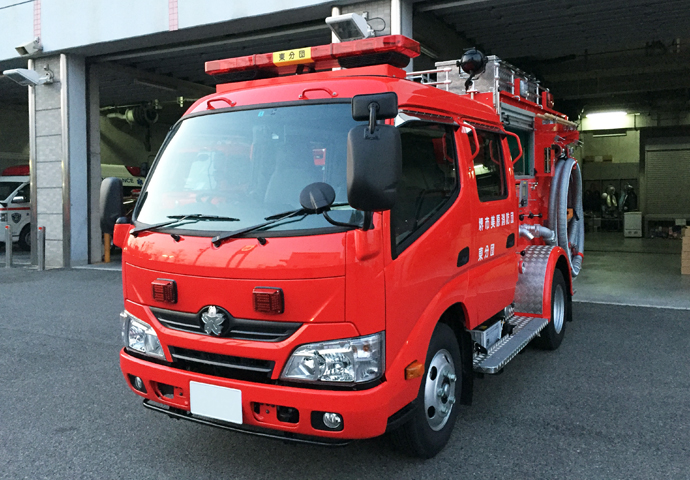

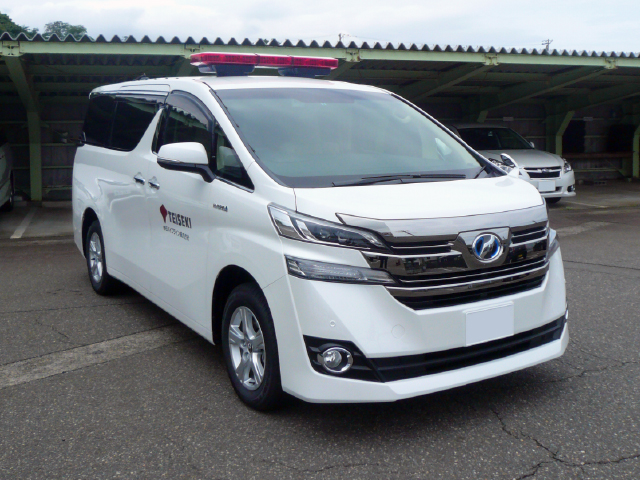

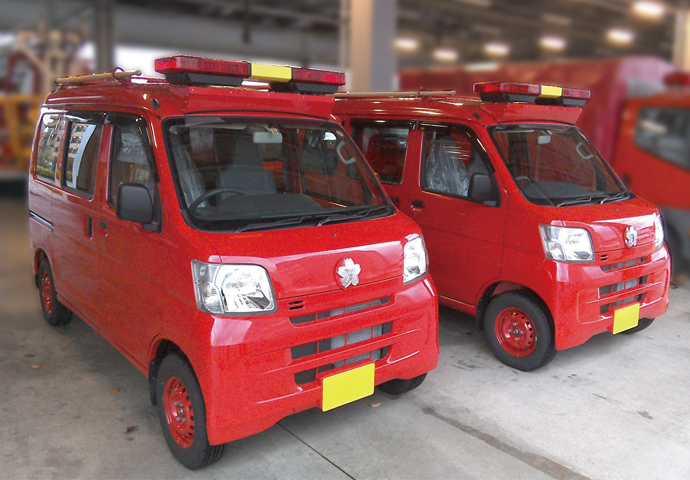

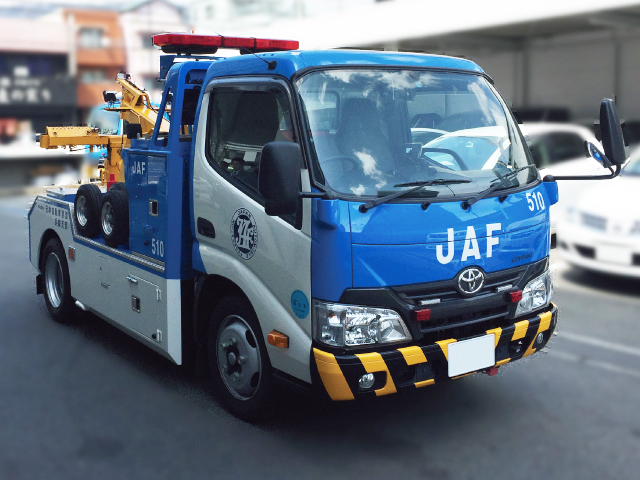

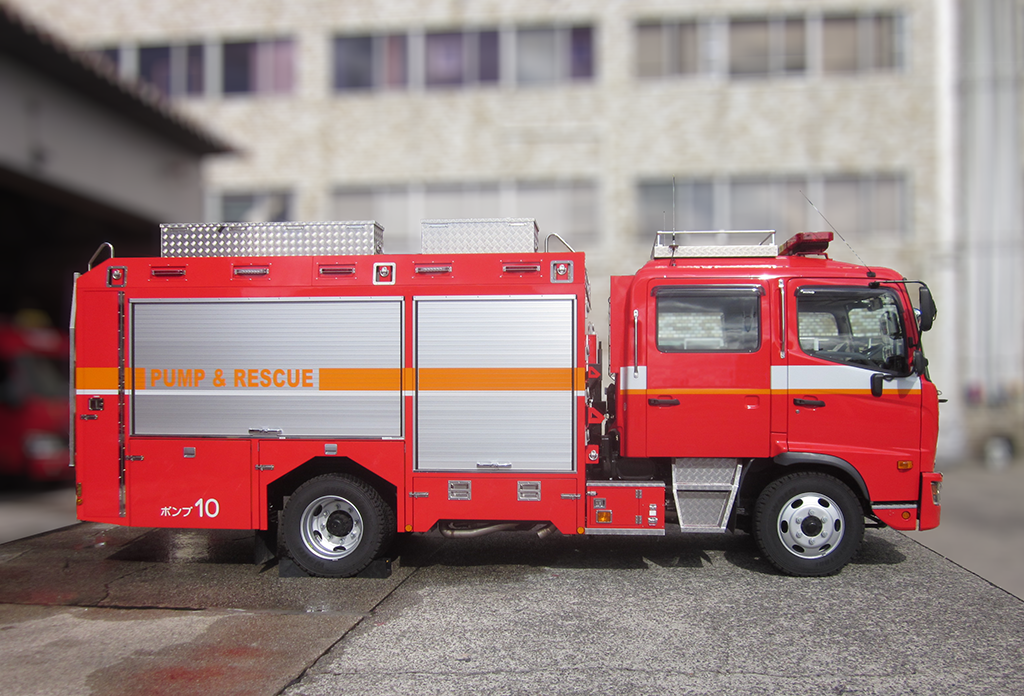

<実装例>

散光式警光灯(赤色)カタログダウンロード
